产品概述

产品型号	MPC563MZP56R2
描述	IC MCU 32BIT 512KB闪存388BGA
分类	集成电路(IC)，嵌入式-微控制器
制造商	恩智浦半导体
系列	MPC5xx
打包	卷带式(TR)
零件状态	不适合新设计
电压-电源(Vcc / Vdd)	2.5V〜2.7V
工作温度	-40°C〜125°C(TA)
包装/箱	388-BBGA
供应商设备包装	388-PBGA(27x27)
基本零件号	MPC56

产品图片

MPC563MZP56R2

规格参数

核心处理器	PowerPC
数据转换器	A/D 32x10b
振荡器类型	外部
状态	NRFND
地址总线宽度	24.0
位大小	32
最大时钟频率	20.0兆赫
外部数据总线宽度	32.0
JESD-30代码	S-PBGA-B388
JESD-609代码	00
I /O线数	16.0
端子数	388
最低工作温度	-40℃
最高工作温度	125℃
电源	2.6,5
RAM(字节)	32768.0
ROM可编程性	闪
ROM(字)	524288
座高	2.55毫米
速度	56.0兆赫
子类别	微控制器
电源电压标称	2.6伏
最小供电电压	2.5伏
最大电源电压	2.7伏
安装类型	表面贴装
技术	CMOS
温度等级	汽车业
终端完成	锡/铅(Sn / Pb)
终端表格	球
端子间距	1.0毫米
峰值回流温度(℃)	240
终端位置	底部
包装主体材料	塑料/环氧树脂
包装代码	BGA
包装等效代码	BGA388,26X26,40
包装形状	四方形
包装形式	网格阵列
时间@峰值回流温度最大值(秒)	30
长度	27.0毫米
宽度	27.0毫米
制造商包装说明	27 X 27 MM，1 MM间距，塑料，MO-151，BGA-388

环境与出口分类

RoHS状态	符合RoHS规定
水分敏感性水平(MSL)	3(168小时)

特点

512 KB闪存
精确的异常模型
浮点
广泛的系统开发支持
片上观察点和断点
后台调试模式(BDM)
IEEE®-ISTO5001-1999 NEXUS 3类调试接口
真正的5伏I / O
两个带8 KB DPTRAM的时间处理单元(TPU3)
22通道MIOS计时器(MIOS14)
两个排队的模数转换器模块(QADC64_A，QADC64_B)提供总共32个模拟通道
三个TouCAN模块(TOUCAN_A，TOUCAN_B，TOUCAN_C)
一个排队的串行模块，带有一个排队的SPI和两个SCI(QSMCM)32 KB静态RAM(CALRAM)

PDF资料

产品制造商介绍

恩智浦半导体(英语：NXP Semiconductors)是全球前十大半导体公司，前身为飞利浦半导体，由荷兰企业飞利浦在1953年创立。总部位于荷兰Eindhoven，在全球20多个国家拥有37000名员工(欧洲37%、亚洲37%、大中华区21%、美洲5%)，2007年公布的销售额达63亿美元。恩智浦提供半导体、系统解决方案和软体，为手机、个人媒体播放器、电视、机顶盒、辨识应用、汽车以及其他广泛的电子设备提供更优质的感官体验。

相关产品推荐

图片	产品型号	品牌	描述	数量	价格 (USD)
	MPC566MVR56	Company:NXP Semiconductors	Remark:MPC566MVR56集成了Power Architecture内核、双精度浮点单元和BCC、36KBRAM和1MB闪存。MPC566是MPC565的升级版本，提供代码压缩功能，可以更有效地使用内部或外部闪存。代码压缩针对汽车（非缓存）应用程序进行了优化，新方案将性能提高了40%到50%。	In Stock:On Order Buy	Buy	Price:call
	MPC860TZQ66D4	Company:NXP Semiconductors	Remark:MPC860TZQ66D4是一款多功能单芯片集成微处理器和外设组合，专为各种控制器应用而设计，尤其擅长通信和网络系统。PowerQUICC单元在本硬件规范中称为MPC860。采用Power ArchitectureTM技术并包含四路集成通信控制器(QUicC)的超集，此处称为QUICC、RISC通信处理器模块(CPM)。MPC860TZQ66D4上的CPU是基于PowerArchitecture技术构建的32位内核，该技术包含内存管理单元(MMU)以及指令和数据缓存。	In Stock:On Order Buy	Buy	Price:call
	MPC8272ZQMIBA	Company:NXP Semiconductors	Remark:产品型号：MPC8272ZQMIBA 描述：集成电路MPU MPC82XX 266MHZ 516BGA 分类：集成电路(IC)，嵌入式-微处理器制造商：恩智浦半导体系列：MPC82xx 工作温度：0°C〜105°C(TA)	In Stock:On Order Buy	Buy	Price:call
	MPC8315VRAFDA	Company:NXP Semiconductors	Remark:产品型号：MPC8315VRAFDA 描述：集成电路MPU MPC83XX 333MHZ 620BGA 分类：集成电路(IC)，嵌入式-微处理器制造商：恩智浦半导体系列：MPC83xx 打包：托盘	In Stock:On Order Buy	Buy	Price:call
	MPC885VR133	Company:NXP Semiconductors	Remark:产品型号：MPC885VR133 描述：集成电路MPU MPC8XX 133MHZ 357BGA 工作温度：0°C〜95°C(TA) 包装/箱：357-BBGA 供应商设备包装：57-PBGA(25x25)	In Stock:On Order Buy	Buy	Price:call

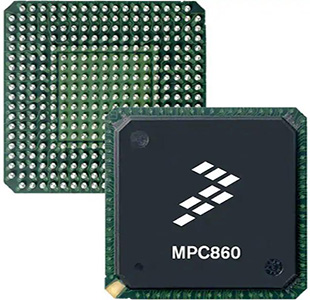

	MPC860DEVR50D4	Company:NXP Semiconductors	Remark:产品型号：MPC860DEVR50D4 描述：集成电路MPU MPC8XX 50MHZ 357BGA 分类：集成电路(IC)，嵌入式-微处理器制造商：恩智浦半导体系列：MPC8xx 打包：托盘	In Stock:On Order Buy	Buy	Price:call
