STM32F407VGT6J中文资料
描述
STM32F407VGT6J基于高性能ARMCortex-M432位RISC内核,工作频率高达168MHz。Cortex-M4内核具有浮点单元(FPU)单精度,支持所有ARM单精度数据处理指令和数据类型。它还实现了一整套DSP指令和一个存储器保护单元(MPU),可增强应用程序的安全性。
产品概述
产品型号 | STM32F407VGT6J |
描述 | IC MCU 32BIT 1MB FLASH 100LQFP |
类别 | 集成电路 (IC),嵌入式 - 微控制器 |
制造商 | 意法半导体 |
系列 | STM32F4 |
电压 - 电源 (Vcc/Vdd) | 1.8V ~ 3.6V |
工作温度 | -40°C ~ 85°C (TA) |
包装/箱 | 100-LQFP |
供应商设备包 | 100-LQFP (14x14) |
基本零件号 | STM32F407 |

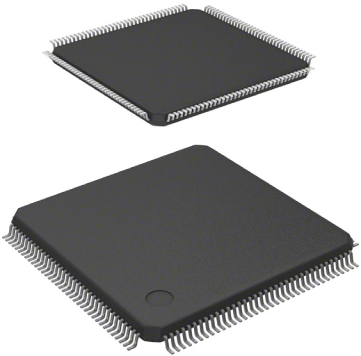

产品图片
STM32F407VGT6J
规格参数
产品分类 | ARM微控制器-MCU |
零件状态 | 活性 |
地址总线宽度 | 0.0 |
位大小 | 32 |
时钟频率-最大 | 26.0兆赫 |
外部数据总线宽度 | 0.0 |
终端数量 | 100 |
速度 | 168.0兆赫 |
通道数 | 16 |
D/A转换器数量 | 2 |
I2C通道数 | 3 |
I/O数量 | 82 |
SPI通道数 | 3 |
定时器/计数器的数量 | 2 |
UART通道数 | 2 |
USART通道数 | 4 |
振荡器类型 | 内部 |
电源电压-Nom | 3.0伏 |
安装方式 | 表面贴装 |
终端形式 | 鸥翼 |
终端间距 | 0.5毫米 |
终端位置 | 四边形 |
长度 | 14.0毫米 |
宽度 | 14.0毫米 |
包装代码 | LFQFP |
包装形状 | 正方形 |
包装风格 | 平装,低调,细间距 |
环境与出口分类
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 3(168 小时) |
特点
LCD并行接口,8080/6800模式
睡眠、停止和待机模式
2×12位D/A转换器
具有FIFO和突发支持的16流DMA控制器
真随机数发生器
CRC计算单元
I²C、USART、SPI、CAN和SDIO接口
带有片上PHY的USB2.0全速设备/主机/OTG控制器
应用领域
工业
安全
音频
电机驱动与控制
CAD模型
STM32F407VGT6J符号
STM32F407VGT6J脚印
替代型号
型号 | 制造商 | 品名 | 描述 |
STM32F407VGT7 | 意法半导体 | 微控制器 | 32位、以太网MAC、照相机接口、ARMCortex-M4、168MHz、1MB、192KB、100引脚、LQFP |
STM32F405VGT6TR | 意法半导体 | 微控制器 | 微控制器 32位 168MHz 1MB(1Mx8)FLASH 100-LQFP(14x14) |
STM32F427VIT6 | 意法半导体 | 微控制器 | 高性能、ARM Cortex-M4、168MHz、2MB、256KB、100引脚、LQFP |
STM32F405VGT6 | 意法半导体 | 微控制器 | 32位、高级连接和加密、ARM ARMCortex-M4、168MHz、1MB、192KB、100引脚、LQFP |
PDF资料
应用笔记
类型 | 标题 |
PDF |
