STM32F205RGT6W芯片手册PDF与引脚图

1.描述 2.产品概述 3.产品图片 4.规格参数 5.环境与出口分类 6.特点 7.应用领域 8.引脚图 9.CAD模型 10.封装 11.替代型号 12.PDF资料 13.应用笔记 14.产品制造商介绍

从Kynix购入该产品

加入购物车

描述

STM32F205RGT6W基于运行频率高达120MHz的高性能ARMCortex-M332位RISC内核。该器件包含高速嵌入式存储器(高达1MB的闪存、高达128KB的系统SRAM)、高达4KB的备份SRAM，以及连接到两条APB总线的各种增强型I/O和外设，三个AHB总线和一个32位多AHB总线矩阵。此器件还具有一个自适应实时存储器加速器(ART加速器)，它允许在CPU频率高达时实现相当于从闪存执行0等待状态程序的性能至120兆赫。该性能已使用CoreMark基准进行了验证。器件提供三个12位ADC、两个DAC、一个低功耗RTC、十二个通用16位定时器，包括两个用于电机控制的PWM定时器，两个通用32位定时器。真数随机发生器(RNG)。它还具有标准和高级通信接口。新的高级外设包括一个SDIO、一个增强的灵活静态存储器控制(FSMC)接口(用于提供100引脚及更多封装的器件)和一个用于CMOS传感器的相机接口。STM32F205RGT6W还具有标准外设。

产品概述

制造商	意法半导体
制造商产品编号	STM32F205RGT6W
供应商	意法半导体
描述	IC 单片机 32BIT 1MB FLASH 64LQFP
详细描述	ARM®Cortex®-M3series微控制器IC32-位120MHz1MB(1Mx8)闪存64-LQFP(10x10)
类别	集成电路(IC)嵌入式-微控制器
系列	STM32F2
包装	托盘
工作温度	-40°C~85°C(TA)
安装类型	表面贴装型
封装/外壳	64-LQFP
供应商器件封装	64-LQFP(10x10)
基本产品编号	STM32F205

产品图片

STM32F205RGT6W

规格参数

零件状态	在售
核心处理器	ARM®Cortex®-M3
内核规格	32-位
速度	120MHz
连接能力	CANbus，I²C，IrDA，LINbus，MMC，SPI，UART/USART，USBOTG
外设	欠压检测/复位，DMA，I²S，LCD，POR，PWM，WDT
输入/输出数量	51
程序存储容量	1MB(1Mx8)
程序存储器类型	闪存
RAM大小	132Kx8
电压-供电(Vcc/Vdd)	1.8V~3.6V
数据转换器	A/D16x12b;D/A2x12b
振荡器类型	内部
案例/包装	LQFP
引脚数	64
核心架构	手臂
数据总线宽度	32乙
闪存大小	1MB
频率	120兆赫
最高工作温度	85°C
最大功耗	444兆瓦
最大电源电压	3.6V
内存类型	闪光
最低工作温度	-40°C
最小电源电压	1.8V
标称电源电流	2.5µA
A/D转换器数量	3
通道数	16
D/A转换器数量	2
I2C通道数	3
I/O数量	51
可编程I/O数量	51
SPI通道数	3
定时器/计数器的数量	2
UART通道数	2
USART通道数	4
看门狗定时器	是的

环境与出口分类

属性	描述
RoHS状态	符合ROHS3规范
湿气敏感性等级(MSL)	3(168小时)
REACH状态	非REACH产品
辐射硬化	不
REACH SVHC	无SVHC

特点

内核：ARM32位Cortex™-M3CPU(最大120MHz)，带有自适应实时加速器(ARTAccelerator™允许从闪存、MPU实现0等待状态执行性能，150DMIPS/1.25DMIPS/MHz(Dhrystone2.1)
回忆
高达1MB的闪存
512字节的OTP内存
高达128+4KB的SRAM
灵活的静态存储器控制器，支持CompactFlash、SRAM、PSRAM、NOR和NAND存储器
LCD并行接口，8080/6800模式
时钟、复位和电源管理
从1.8到3.6V应用电源+I/O
POR、PDR、PVD和BOR
4至26MHz晶体振荡器
内部16MHz工厂修整RC
用于RTC的32kHz振荡器，带校准功能
带校准的内部32kHzRC
低电量
睡眠、停止和待机模式
VBAT电源用于RTC、20×32位备份寄存器和可选的4KB备份SRAM
3×12位、0.5μsADC，在三重交错模式下具有多达24个通道和高达6MSPS
2×12位D/A转换器
通用DMA：具有集中FIFO和突发支持的16流控制器
最多17个定时器
多达12个16位和两个32位定时器，最高120MHz，每个定时器具有多达4个I2C/OC/PWM或脉冲计数器和正交(增量)编码器输入
调试模式：串行线调试(SWD)、JTAG和Cortex-M3EmbeddedTraceMacrocell™
多达140个具有中断功能的I/O端口：
多达136个速度高达60MHz的快速I/O
多达138个5V容错I/O
多达15个通讯接口
多达3个I²C接口(SMBus/PMBus)
多达4个USART和2个UART(7.5Mbit/s、ISO7816接口、LIN、IrDA、调制解调器ctrl)
多达3个SPI(30Mbit/s)，2个具有多路复用I²S，通过音频PLL或外部PLL实现音频类精度
2×CAN接口(2.0B有源)
SDIO接口
高级连接
具有片上PHY的USB2.0全速设备/主机/OTG控制器
具有专用DMA、片上全速PHY和ULPI的USB2.0高速/全速设备/主机/OTG控制器
具有专用DMA的10/100以太网MAC：支持IEEE1588v2硬件、MII/RMII
8至14位并行相机接口(最大48Mbyte/s)
CRC计算单元
96位唯一ID

应用领域

电机驱动和应用控制
医疗设备
工业应用：PLC、逆变器、断路器
打印机和扫描仪
报警系统、视频对讲机和HVAC
家用音频设备

引脚图

CAD模型

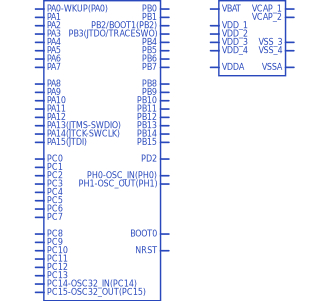

STM32F205RGT6W符号

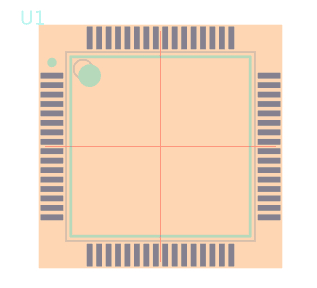

STM32F205RGT6W脚印

封装

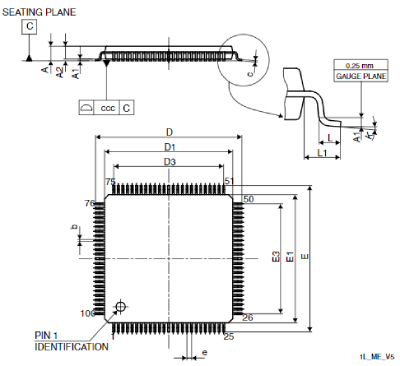

STM32F205RGT6W封装

替代型号

型号	制造商	品名	描述
STM32F205RGT6	意法半导体	微控制器	32位,高级连接和加密,120MHz,1MB,128KB,64引脚,LQFP
STM32F205RGT7	意法半导体	微控制器	32位,高级连接和加密,ARM皮质-M3
STM32F205RGT6TR	意法半导体	微控制器	2.5V/3.3V 64Pin LQFP T/R

PDF资料

应用笔记

类型	标题
PDF	STM32F205RGT6W产品设计参考手册.pdf
PDF	STM32F205RGT6W其他数据使用手册.pdf
PDF	STM32F205RGT6W产品修订记录.pdf
