STM32F217VGT6中文资料与PDF手册

从Kynix购入该产品

描述

STM32F217VGT6基于高性能ARMCortex-M3 32位RISC内核,工作频率高达120MHz。该系列包含高速嵌入式存储器(高达1MB的闪存、高达128KB的系统SRAM)、高达4KB的备份SRAM,以及连接到两条APB总线的各种增强型I/O和外围设备,三个AHB总线和一个32位多AHB总线矩阵。该器件还具有自适应实时内存加速器(ARTAccelerator),可在CPU频率上升时实现相当于从闪存执行0等待状态程序的性能到120MHz。

产品概述

产品型号

STM32F217VGT6

描述

IC MCU 32BIT 1MB闪存100LQFP

分类

集成电路(IC),嵌入式-微控制器

制造商

STMicroelectronics

系列

STM32F2

电压-电源(Vcc / Vdd)

1.8V〜3.6V

工作温度

-40°C〜85°C(TA)

包装/箱

100-LQFP

供应商设备包装

100-LQFP(14x14)

基本零件号

STM32F217

产品图片

STM32F217VGT6

STM32F217VGT6

规格参数

产品种类

ARM微控制器 - MCU

系列

STM32F217VG

零件状态

活性

核心

ARM Cortex M3

程序存储器大小

1 MB

数据总线宽度

32 bit

ADC分辨率

12 bit

最大时钟频率

120 MHz

数据 RAM 大小

128 kB

工作电源电压

1.8 V to 3.6 V

最小工作温度

- 40 C

最大工作温度

+ 85 C

程序存储器类型

Flash

数据Ram类型

SRAM

数据ROM大小

512 B

ADC通道数

16

以太网通道数

1个

I2C通道数

3

I / O数量

82

可编程I / O数量

16

PWM通道数

6

SPI通道数

3

计时器/计数器数量

14

UART通道数

2

接口类型

2xCAN, 2xUART, 3xI2C, 3xSPI, 4xUSART, SDIO

计时器/计数器数量

10 Timer

处理器系列

ARM Cortex M

高度

1.45毫米

长度

14.2毫米

宽度

14.2毫米

安装类型

表面贴装

包装

托盘

封装 / 箱体

LQFP-100

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

特点

  • 三个12位ADC

  • 两个DAC

  • 低功耗RTC

  • 十二个通用16位定时器,包括两个用于电机控制的PWM定时器

  • 两个通用32位定时器

  • 真数随机发生器

  • 睡眠,停止和待机模式

  • 调试模式:串行线调试(SWD),JTAG和Cortex-M3嵌入式跟踪Macrocell™

应用领域

  • 医疗

  • 工业

  • 安全

  • 音频

  • 电机驱动与控制

CAD模型

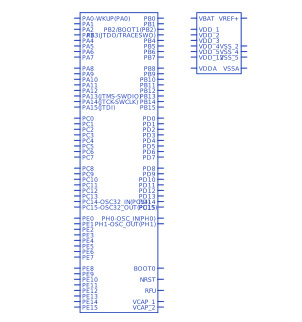

STM32F217VGT6符号

STM32F217VGT6符号

STM32F217VGT6脚印

STM32F217VGT6脚印

PDF资料

产品制造商介绍

意法半导体(STMicroelectronics)是一家国际性的半导体生产商,总部位于瑞士日内瓦。于1987年成立,是由意大利的SGS微电子公司和法国Thomson半导体公司合并而成。1998年5月,SGS-THOMSON Microelectronics将公司名称改为意法半导体有限公司。意法半导体是世界最大的半导体公司之一。据最新的工业统计数据,意法半导体(STMicroelectronics)是全球第五大半导体厂商,在很多市场居世界领先水平。
