STM32F479BIT6中文资料PDF
描述
STM32F479BIT6器件基于高性能ARM® Cortex®-M432位RISC内核,工作频率高达180MHz。还包含高速嵌入式存储器(高达2MB的闪存、高达384KB的SRAM)、高达4KB的备份SRAM,以及连接到两条APB总线的各种增强型I/O和外设,两个AHB总线和一个32位多AHB总线矩阵。所有器件均提供三个12位ADC、两个DAC、一个低功耗RTC、十二个通用16位定时器,包括两个用于电机控制的PWM定时器,两个通用32位定时器和一个真随机数发生器(RNG)。它们还具有标准和高级通信接口。
产品概述
产品型号 | STM32F479BIT6 |
描述 | IC MCU 32BIT 2MB闪存208LQFP |
分类 | 集成电路(IC),嵌入式-微控制器 |
制造商 | STMicroelectronics |
系列 | STM32F4 |
电压-电源(Vcc / Vdd) | 1.7V〜3.6V |
工作温度 | -40°C〜85°C(TA) |
包装/箱 | 208-LQFP |
供应商设备包装 | 208-LQFP(28x28) |
基本零件号 | STM32F479 |
产品图片
STM32F479BIT6
规格参数
产品分类 | ARM微控制器-MCU |
系列 | STM32F479BI |
零件状态 | 活性 |
内核 | ARMCortexM4 |
程序存储器大小 | 2兆字节 |
数据总线宽度 | 32位 |
ADC分辨率 | 12位 |
最大时钟频率 | 180兆赫 |
数据RAM大小 | 384kB |
工作电源电压 | 1.7V至3.6V |
程序存储器类型 | Flash |
数据RAM类型 | 静态随机存取存储器 |
接口类型 | CAN,I2C,SPI,SAI,SDIO,USART,USB |
模拟电源电压 | 1.7V至3.6V |
DAC分辨率 | 12位 |
输入/输出电压 | 1.7V至3.6V |
A/D转换器数量 | 3 |
通道数 | 24 |
D/A转换器数量 | 2个 |
I2C通道数 | 3 |
I/O数量 | 159 |
SPI通道数 | 6 |
计时器/计数器数量 | 2个 |
UART通道数 | 4 |
USART通道数 | 4 |
处理器系列 | STM32 |
包装 | 托盘 |
安装方式 | 贴片/贴片 |
包装/箱 | LQFP-208 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
电路图

CAD模型

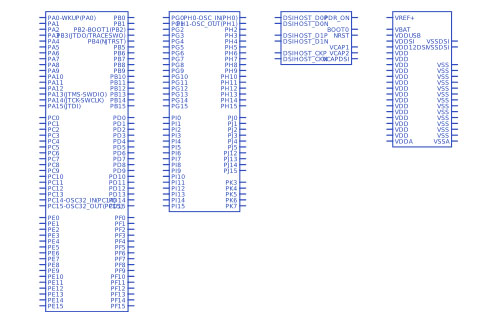

STM32F479BIT6符号
STM32F479BIT6脚印
PDF资料
