STM32F103ZCH6引脚图与数据表PDF

1.描述 2.产品概述 3.产品图片 4.规格参数 5.环境与出口分类 6.特点 7.引脚图 8.封装 9.PDF资料 10.应用笔记 11.产品制造商介绍

从Kynix购入该产品

加入购物车

描述

STM32F103ZCH6包含以72MHz频率运行的高性能ARM Cortex-M3 32位RISC内核、高速嵌入式存储器（闪存高达512KB，SRAM高达64KB），以及连接到两条APB总线的各种增强型I/O和外围设备。提供三个12位ADC、四个通用16位定时器和两个PWM定时器，以及标准和高级通信接口。可在–40至+105°C的温度范围内工作，电源电压为2.0至3.6V。

产品概述

产品型号	STM32F103ZCH6
描述	IC MCU 32位256KB FLSH 144LFBGA
分类	集成电路(IC)，嵌入式-微控制器
制造商	STMicroelectronics
系列	STM32F1
电压-电源(Vcc / Vdd)	2V〜3.6V
工作温度	-40°C〜85°C(TA)
包装/箱	144-LFBGA
供应商设备包装	144-LFBGA(10x10)
基本零件号	STM32F103

产品图片

STM32F103ZCH6

规格参数

产品种类	ARM微控制器 - MCU
零件状态	活性
系列	STM32F103ZC
核心	ARM Cortex M3
程序存储器大小	256 kB
数据总线宽度	32 bit
ADC分辨率	12 bit
最大时钟频率	72 MHz
输入/输出端数量	112 I/O
数据 RAM 大小	64 kB
工作电源电压	2 V to 3.6 V
最小工作温度	- 40℃
最大工作温度	+ 85℃
程序存储器类型	Flash
宽度	10 mm
数据Ram类型	SRAM
接口类型	CAN, I2C, SPI, USART
ADC通道数量	16 Channel
计时器/计数器数量	8Timer
处理器系列	ARM Cortex M
电源电压-最大	3.6 V
电源电压-最小	2 V
高度	1.07毫米
长度	10毫米
宽度	10.15毫米
封装	Tray
安装风格	SMD/SMT
封装/箱体	BGA-144
安装类型	表面贴装

环境与出口分类

RoHS状态	符合ROHS3
水分敏感性水平(MSL)	3(168小时)

特点

72MHz最大频率，1.25 DMIPS / MHz(Dhrystone 2.1)性能
单周期乘法和硬件除法
灵活的静态存储器控制器，具有4种芯片选择
LCD并行接口，8080/6800模式
时钟，重置和电源管理
POR，PDR和可编程电压检测器(PVD)
4至16MHz晶体振荡器
内部8MHz工厂微调RC
内部40kHz RC
用于校准的RTC的32kHz振荡器
睡眠，停止和待机模式
用于RTC和备用寄存器的VBAT电源
12通道DMA控制器
串行线调试(SWD)和JTAG接口
Cortex-M3嵌入式跟踪宏单元™
2个看门狗定时器(独立和窗口)
SysTick计时器
CAN接口(2.0B有效)
USB 2.0全速接口
96位唯一ID

引脚图

封装

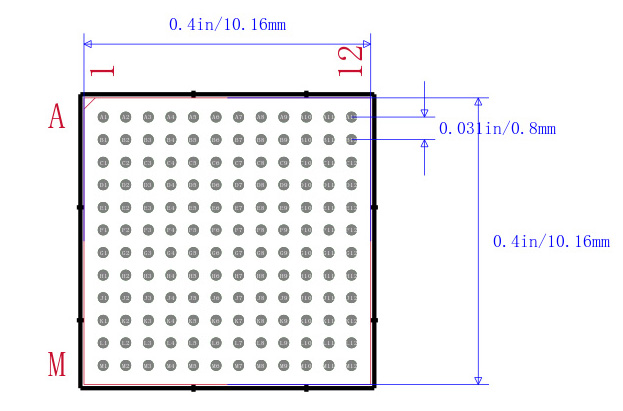

STM32F103ZCH6封装

PDF资料

应用笔记

类型	标题
PDF	STM32F103ZCH6用户编程技术手册.pdf
PDF	STM32F103ZCH6产品设计参考手册.pdf

产品制造商介绍

意法半导体(STMicroelectronics)是一家国际性的半导体生产商，总部位于瑞士日内瓦。1987年在透过而合并创立后SGS-Thomson以8亿5000万美元销售额名列于20大半导体供应商中第14名，2005年意法半导体名列5，位于英特尔、三星电子、德州仪器与东芝之后，但领先于英飞凌、瑞萨电子、日本电气、恩智浦半导体与飞思卡尔。意法半导体是欧洲最大的半导体供应商，领先于英飞凌与恩智浦半导体。该公司制造多个种类的产品，包括：CMOS影像传感器(CMOS Image Sensor)、无线专用集成电路、汽车专用标准产品等等。
