元器件信息库 TPS2552DRVR
四月 21 2020
TPS2552DRVR_中文资料_TI_PDF下载_规格参数
产品概述
产品型号 | TPS2552DRVR |
描述 | IC PWR开关N-CHAN 1：1 6WSON |
分类 | 集成电路(IC)，PMIC-配电开关，负载驱动器 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C〜150°C(TJ) |
供应商设备包装 | 6 WSON(2x2) |
包装/箱 | 6-WDFN裸焊盘 |
基本零件号 | TPS255 |

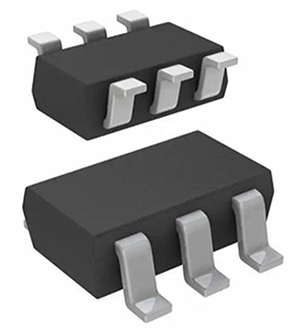

产品图片
TPS2552DRVR
规格参数
制造商包装说明 | SON-6 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
模拟IC-其他类型 | 电源支持电路 |
可调门限 | 是 |
JESD-30代码 | S-PDSO-N6 |
JESD-609代码 | e4 |
输出配置 | 高端 |
输出类型 | N通道 |
接口 | 开关 |
通道数 | 1个 |
功能数量 | 1个 |
端子数 | 6 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | HVSON |
包装形状 | 广场 |
包装形式 | 小轮廓，散热片/塞子，外形非常薄 |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
座高 | 0.8毫米 |
最大电源电流(Isup) | 0.14毫安 |
电源电压标称(Vsup) | 5.0伏 |
电源电压最小值(Vsup) | 2.5伏 |
电源电压最大值(Vsup) | 6.5伏 |
安装类型 | 表面贴装 |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 无铅 |
端子间距 | 0.65毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 2.0毫米 |
宽度 | 2.0毫米 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
特点
高达1.5 A的最大负载电流
1.7A(典型值)时的±6%限流精度
符合USB限流要求
向后兼容TPS2550 / 51
可调限流，75 mA–1300 mA(典型值)
恒定电流(TPS2552 / 53)和闩锁(TPS2552-1 / 53-1)版本
快速过流响应-2µs(典型值)
85mΩ高侧MOSFET(DBV封装)
反向输入输出电压保护
工作范围：2.5 V至6.5 V
内置软启动
符合IEC 61000-4-2的15 kV ESD保护(带外部电容)
UL认证–文件号E169910频段NEMKO IEC60950-1-am1 ed2.0
CAD模型
TPS2552DRVR符号
TPS2552DRVR脚印
PDF资料
产品制造商介绍
德州仪器(英语：Texas Instruments，简称：TI)，是全球领先的半导体跨国公司，以开发、制造、销售半导体和计算机技术闻名于世，总部位于美国德克萨斯州的达拉斯，并在25多个国家设有制造、设计或销售机构。20世纪70、80年代公司业务集中于家用电子产品，如数字钟表、电子手表、便携式计算器、家用电脑以及各种传感器。1997年公司将其国防业务出售给了美国雷神公司。2007年，德州仪器被认为是世界上最大的道德企业之一。
