TPS23861PWR中文资料
描述
TPS23861PWR是一款易于使用的灵活IEEE802.3at PSE解决方案。该器件在出厂后,无需借助任何外部控制即可自动管理四个802.3at端口。自动检测具有有效签名的供电器件(PD),根据分类确定供电需求,并施加电源。支持针对类型2PD的两事件分类。TPS23861支持直流断开和外部场效应晶体管(FET)架构,从而使得设计人员能够在尺寸、效率和解决方案成本需要之间作出平衡。
除了自动运行模式外,TPS23861PWR还可通过I2C控制实现半自动模式,从而实现精确监视和智能电源管理。无论是在半自动模式还是自动模式下,都能够保证400msTPON规范值。
产品概述
产品型号 | TPS23861PWR |
描述 | IC POE CNTRL 4 通道 28TSSOP |
类别 | 集成电路 (IC),PMIC - 以太网供电 (PoE) 控制器 |
制造商 | 德州仪器 |
电压 - 电源 | 44V~57V |
工作温度 | -40°C ~ 85°C |
包装/箱 | 28-TSSOP(0.173 英寸,4.40 毫米宽) |
供应商设备包 | 28-TSSOP |
基本零件号 | TPS23861 |
产品图片
TPS23861PWR
规格参数
产品种类 | 电源开关 IC - POE / LAN |
制造商包装说明 | TSSOP-28 |
零件状态 | 活性 |
模拟 IC - 其他类型 | 电源管理电路 |
JESD-30 代码 | R-PDSO-G28 |
JESD-609 代码 | e4 |
通道数 | 1 |
功能数量 | 1 |
终端数量 | 28 |
峰值回流温度 (℃) | 260 |
电源电压额定值 (Vsup) | 48.0 伏 |
安装方式 | 表面贴装 |
温度等级 | 汽车 |
终端完成 | 镍/钯/金 (Ni/Pd/Au) |
终端形式 | 鸥翼 |
终端间距 | 0.65 毫米 |
终端位置 | 双 |
高度 | 1.2 毫米 |
长度 | 9.7 毫米 |
厚度 | 1 毫米 |
宽度 | 4.4 毫米 |
包体材质 | 塑料/环氧树脂 |
包装代码 | TSSOP |
包装形状 | 长方形 |
包装风格 | 小外形、薄型、缩距 |
环境与出口分类
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 2 (1 年) |
引脚图

封装

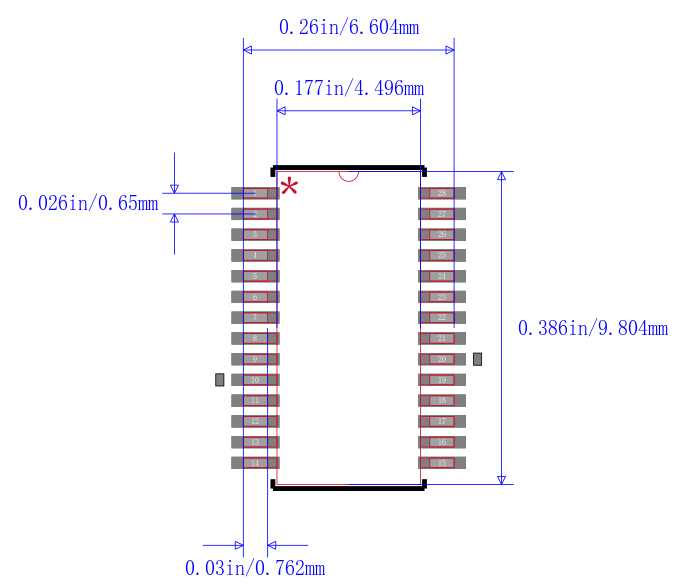

TPS23861PWR封装
替代型号
型号 | 制造商 | 品名 | 描述 |
TPS23861PW | 德州仪器 | 电池管理芯片 | 芯片,电源控制器,PSE,以太网供电,3.3V,TSSOP-28 |
PDF资料
产品制造商介绍
德州仪器(英语:Texas Instruments,简称:TI),是美国德克萨斯州一家半导体跨国公司,以开发、制造、销售半导体和计算机技术闻名于世,主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。除半导体业务外,还提供包括传感与控制、教育产品和数字光源处理解决方案。德州仪器一直保持着半导体销售前十的名次。在2005年,它仅次于英特尔和三星,排在它之后的是东芝、意法半导体等。德州仪器主要竞争对手包括微型芯片技术公司、Cypress半导体公司、集成设备技术公司、三星电子以及Xilinx公司。
