元器件信息库 STM32F429ZIT6
十月 28 2022
STM32F429ZIT6中文资料PDF与引脚图
描述
STM32F429ZIT6基于高性能臂式®皮层®M432位RISC内核，工作频率高达180MHz。Cortex-M4内核具有浮点单元(FPU)单精度，支持所有Arm®单精度数据处理指令和数据类型。它还实现了一整套DSP指令和存储器保护单元(MPU)，可增强应用安全性。STM32F429ZIT6集成了高速嵌入式存储器(高达2MB的闪存，高达256KB的SRAM)，高达4KB的备份SRAM，以及连接到两条APB总线、两条AHB总线和一个32位多AHB总线矩阵的各种增强型I/O和外设。STM32F429ZIT6提供3个12位ADC、2个DAC、1个低功耗RTC、12个通用16位定时器(包括2个用于电机控制的PWM定时器)和2个通用32位定时器。它还具有标准和高级通信接口。
产品概述
 产品型号 | STM32F429ZIT6 |
| 制造商 | 意法半导体 |
| 分类 | 集成电路（IC）,嵌入式微控制器 |
| 描述 | IC MCU 32BIT 2MB FLASH 144LQFP |
| 打包 | 托盘 |
| 工作温度 | -40°C ~ 85°C（TA） |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 144-LQFP |
| 供应商器件封装 | 144-LQFP（20x20） |
| 基本产品编号 | STM32F429 |
产品图片
STM32F429ZIT6
规格参数
| 产品状态 | 在售 |
| 核心处理器 | ARM®Cortex®-M4 |
| 内核规格 | 32位单核 |
| 速度 | 180MHz |
| 连接能力 | CANbus，EBI/EMI，以太网，I²C，IrDA，LINbus，SPI，UART/USART，USB OTG |
| 外设 | 欠压检测/复位，DMA，I²S，LCD，POR，PWM，WDT |
| I/O 数 | 114 |
| 程序存储容量 | 2MB（2Mx8） |
| 程序存储器类型 | 闪存 |
| RAM大小 | 256Kx8 |
| 电压-供电(Vcc/Vdd) | 1.8V~3.6V |
| 数据转换器 | A/D24x12b; D/A2x12b |
| 振荡器类型 | 内部 |
| 引脚数 | 144 |
| 核心架构 | 手臂 |
| 数据总线宽度 | 32字节 |
| 闪存大小 | 2兆字节 |
| 频率 | 180兆赫 |
| 接口 | 罐、 EBI/EMI、 以太网、 I2C、 I2S， 伊尔达， LIN， SDIO， SPI， UART， USART， USB |
| 最大频率 | 180兆赫 |
| 最高工作温度 | 85°C |
| 最大功率耗散 | 500毫瓦 |
| 最大电源电压 | 3.6伏 |
| 内存大小 | 2兆字节 |
| 内存类型 | 闪光 |
| 最低工作温度 | -40 °C |
| 最小电源电压 | 1.8伏 |
| 标称电源电流 | 1.7微安 |
| 模数转换器数量 | 3 |
| 模数转换器通道数 | 24 |
| 通道数 | 24 |
| D/A转换器数量 | 2 |
| 以太网通道数 | 1 |
| I2C通道数 | 3 |
| 输入/输出数量 | 114 |
| 可编程I/O数量 | 114 |
| SPI通道数 | 6 |
| 定时器/计数器数量 | 2 |
| 通道数 | 4 |
| USB 通道数 | 2 |
| 振荡器类型 | 内部 |
| 外设 | 欠压检测/复位、数字万向器件、液晶屏、孔径、PWM、宽动态 |
| 内存大小 | 256千字节 |
| 看门狗定时器 | 是的 |
| 高度 | 1.45毫米 |
| 长度 | 20.2毫米 |
| 宽度 | 20.2毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 3（168小时） |
| REACH状态 | 非REACH 产品 |
引脚图
CAD模型
STM32F429ZIT6符号
STM32F429ZIT6焊垫
STM32F429ZIT6 3D模型

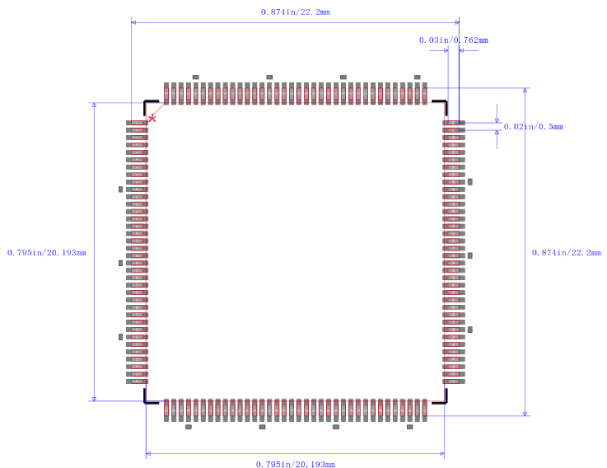

封装
STM32F429ZIT6封装
PDF资料
应用笔记
产品制造商介绍
意法半导体是法国和意大利的跨国电子和半导体制造商，是世界最大的半导体公司之一。该公司的美国总部位于德克萨斯州科佩尔，亚太地区总部设在新加坡，而日本和韩国业务总部设在东京，公司中国区总部设在上海。意法公司销售收入在半导体工业第七大高速增长市场之间分布均衡(五大市场占2007年销售收入的百分比)：通信(35%)，消费(17%)，计算机(16%)，汽车(16%)，工业(16%)。公司2019年全年净营收95.6亿美元;毛利率38.7%;营业利润率12.6%;净利润10.32亿美元。据最新的工业统计数据，意法半导体(STMicroelectronics)是全球第五大半导体厂商，在很多市场居世界领先水平。意法半导体是世界第一大专用模拟芯片和电源转换芯片制造商，世界第一大工业半导体和机顶盒芯片供应商，而且在分立器件、手机相机模块和车用集成电路领域居世界前列。
