STM32F103VEH7_中文资料_ST_规格参数_引脚图_封装_PDF

从Kynix购入该产品

描述

STM32F103VEH7是一款高密度性能线STM32F1系列32位微控制器,集成了以72MHz频率运行的高性能ARMCortex-M3RISC内核、高速嵌入式存储器(高达512kB的闪存和高达64KB的SRAM)和一个连接到两条APB总线的各种增强型外设和I/O。该器件提供三个12位ADC、四个通用16位定时器和一个PWM定时器,以及标准通信接口-最多两个I²C、三个SPI、两个I²S、一个SDIO、五个USART、一个USB和一个CAN。

产品概述

产品型号

STM32F103VEH7

描述

IC MCU 32位512KB FLSH 100LFBGA

分类

集成电路(IC),嵌入式-微控制器

制造商

STMicroelectronics

系列

STM32F1

电压-电源(Vcc / Vdd)

2V〜3.6V

工作温度

-40°C〜105°C(TA)

包装/箱

100-LFBGA

供应商设备包装

100-LFBGA(10x10)

基本零件号

STM32F103

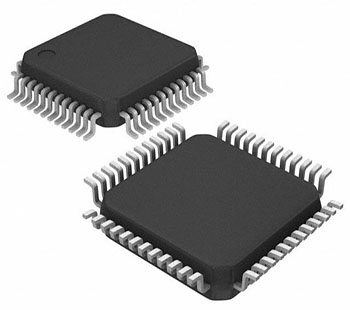

产品图片

STM32F103VEH7

STM32F103VEH7

规格参数

产品种类

ARM微控制器 - MCU

系列

STM32F103VE

零件状态

活性

核心

ARM Cortex M3

程序存储器大小

512 KB

数据总线宽度

32位

ADC分辨率

12位

最大时钟频率

72兆赫

输入/输出端数量

80个I / O

数据 RAM 大小

64 KB

工作电源电压

2 V至3.6 V

程序存储器类型

FLASH

数据 Ram 类型

SRAM

接口类型

CAN,I2C,SPI,USART

ADC通道数

16

I2C通道数

2

I / O数量

80

可编程I / O数量

80

SPI通道数

3

计时器/计数器数量

8

振荡器类型

内部

处理器系列

ARM Cortex M

高度

1.09毫米

长度

10毫米

宽度

10毫米

封装

托盘

安装风格

贴片/贴片

封装 / 箱体

BGA-100

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

特点

  • 72MHz最大频率,1.25DMIPS/MHz(Dhrystone2.1)性能

  • 单周期乘法和硬件除法

  • 灵活的静态存储器控制器,具有4种芯片选择

  • LCD并行接口,8080/6800模式

  • 时钟,重置和电源管理

  • POR,PDR和可编程电压检测器(PVD)

  • 4至16MHz晶体振荡器

  • 内部8MHz工厂微调RC

  • 内部40kHzRC

  • 用于校准的RTC的32kHz振荡器

  • 睡眠,停止和待机模式

  • 用于RTC和备用寄存器的VBAT电源

  • 12通道DMA控制器

  • 串行线调试(SWD)和JTAG接口

  • Cortex-M3嵌入式跟踪宏单元™

  • 2个看门狗定时器(独立和窗口)

  • SysTick计时器

  • CAN接口(2.0B有效)

  • USB2.0全速接口

  • 96位唯一ID

应用领域

  • 医疗

  • 工业

  • 安全

  • 成像

  • HVAC

  • 消费电子

  • 通信与网络

  • 视频与视觉

  • 电机驱动与控制

  • 自动化与过程控制

  • 计算机与计算机外围设备

引脚图

封装

STM32F103VEH7封装

STM32F103VEH7封装

PDF资料

产品制造商介绍

意法半导体(STMicroelectronics)是一家国际性的半导体生产商,总部位于瑞士日内瓦。公司在多媒体、功率、接口和传感器等技术领域具有明显的优势,销售收入在半导体工业五大市场上分布均衡:电信(25%),汽车(17%),消费电子(9%),计算机(14%),工业(10%),经销渠道(25%),销售收入包括意法半导体与爱立信的50/50合资企业ST-Ericsson的无线业务收入。意法半导体致力于研发有助于提高人类生活品质、让社会变得更和谐、保护地球环境的半导体解决方案。
