STM32F469IEH6数据手册PDF与引脚图
描述
STM32F469IEH6器件基于高性能ARM®Cortex®-M432位RISC内核,工作频率高达180MHz。其集成了高速嵌入式存储器(高达2MB的闪存、高达384KB的SRAM)、高达4KB的备份SRAM,以及连接到两条APB总线的各种增强型I/O和外设,两个AHB总线和一个32位多AHB总线矩阵。所有器件均提供三个12位ADC、两个DAC、一个低功耗RTC、十二个通用16位定时器,包括两个用于电机控制的PWM定时器,两个通用32位定时器和一个真随机数发生器(RNG)。它们还具有标准和高级通信接口。
产品概述
产品型号 | STM32F469IEH6 |
描述 | I2C MCU 32BIT 512KB FLSH 176UFBGA |
类别 | 集成电路 (IC),嵌入式 - 微控制器 |
制造商 | 意法半导体 |
系列 | STM32F4 |
电压 - 电源 (Vcc/Vdd) | 1.7V ~ 3.6V |
工作温度 | -40°C ~ 85°C (TA) |
包装/箱 | 201-UFBGA |
供应商设备包 | 176+25UFBGA (10x10) |
基本零件号 | STM32F469 |
产品图片
STM32F469IEH6
规格参数
产品分类 | ARM 微控制器 - MCU |
零件状态 | 活性 |
地址总线宽度 | 24.0 |
位大小 | 32 |
时钟频率-最大 | 26.0 兆赫 |
外部数据总线宽度 | 32.0 |
I/O 线数 | 131.0 |
终端数量 | 176 |
速度 | 180.0 兆赫 |
电源电压-Nom | 3.3V |
终端形式 | 球 |
终端间距 | 0.5 毫米 |
终端位置 | 底部 |
A/D转换器数量 | 3 |
通道数 | 24 |
D/A转换器数量 | 2 |
I2C 通道数 | 3 |
I/O 数量 | 131 |
SPI 通道数 | 6 |
定时器/计数器的数量 | 2 |
UART通道数 | 4 |
USART 通道数 | 4 |
长度 | 7.0 毫米 |
宽度 | 7.0 毫米 |
安装方式 | 表面贴装 |
包装代码 | VFBGA |
包装形状 | 正方形 |
包装风格 | 网格阵列,非常薄的轮廓,细间距 |
环境与出口分类
属性 | 描述 |
REACH状态 | REACH不受影响 |
无铅 | 无铅 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 3(168 小时) |
特点
臂32位皮质™-M4FCPU(最大72MHz)、单周期乘法和硬件除法、带FPU(浮点单元)和MPU(内存保护单元)的DSP指令
CRC计算单元
复位和电源管理
时钟管理
高达84个快速I/O
12通道DMA控制器
一个12位1.0μsADC(最多16个通道)
最多三个16位Sigma-DeltaADC
最多三个12位DAC通道
两个具有可编程输入和输出的快速轨对轨模拟比较器
多达24个电容感应通道,支持触摸键、线性和旋转式触摸传感器
日历RTC,带警报和从停止/待机状态定期唤醒
串行线设备,JTAG,Cortex-M4FETM
96位唯一ID
引脚图
CAD模型
STM32F469IEH6符号

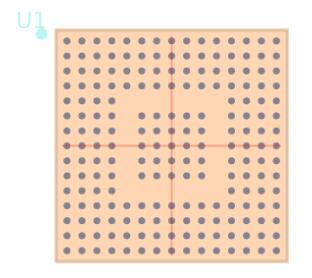

STM32F469IEH6脚印
封装
STM32F469IEH6封装
PDF资料
应用笔记
类型 | 标题 |
PDF |
产品制造商介绍
意法半导体(STMicroelectronics)是一家国际性的半导体生产商,总部位于瑞士日内瓦。意法半导体(STMicroelectronics)是全球第五大半导体厂商,在很多市场居世界领先水平。例如,意法半导体是世界第一大专用模拟芯片和电源转换芯片制造商,世界第一大工业半导体和机顶盒芯片供应商,而且在分立器件、手机相机模块和车用集成电路领域居世界前列。
