STM32F103R8T7中文资料PDF与引脚图

从Kynix购入该产品

描述

STM32F103R8T7是中等密度表现线STM32F1系列32位微控制器集成在一个72MHz的频率的高性能的ARM Cortex-M3 RISC核心操作系统,高速嵌入式存储器(闪存高达64kB的和SRAM最多20KB)和一个连接到两条APB总线的各种增强型外设和I/O。该器件提供两个12位的ADC,三个通用16位定时器加一个PWM定时器,以及标准的通信接口-多达两个I²Cs,2个SPI,三个USART,一个USB和CAN。

产品概述

产品型号

STM32F103R8T7

描述

IC MCU 32BIT 64KB闪存64LQFP

分类

集成电路(IC),嵌入式-微控制器

制造商

意法半导体

系列

STM32F1

电压-电源(Vcc / Vdd)

2V〜3.6V

工作温度

-40°C〜105°C(TA)

包装/箱

64-LQFP

供应商设备包装

64-LQFP(10x10)

基本零件号

STM32F103

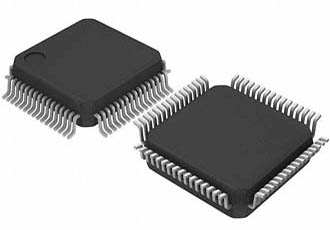

产品图片

STM32F103R8T7

STM32F103R8T7

规格参数

产品种类

ARM微控制器 - MCU

零件状态

活性

系列

STM32F103R8

处理器系列

ARM Cortex M

核心

ARM Cortex M3

程序存储器大小

64 KB

数据总线宽度

32位

ADC分辨率

12位

最大时钟频率

72兆赫

数据 RAM 大小

20 kB

工作电源电压

2 V至3.6 V

程序存储器类型

FLASH

数据 Ram 类型

SRAM

接口类型

CAN,I2C,SPI,USART,USB

ADC通道数

16

I2C通道数

2

I / O数量

51

可编程I / O数量

51

SPI通道数

2

计时器/计数器数量

4

振荡器类型

内部

高度

1.4毫米

长度

10毫米

宽度

10毫米

封装

托盘

安装风格

贴片/贴片

封装 / 箱体

LQFP-64

环境与出口分类

属性描述
REACH状态REACH不受影响
无铅
辐射硬化
达到高度关注物质无高度关注物质

RoHS状态

符合ROHS3

湿气敏感度(MSL)

3(168小时)

特点

  • ARM®32位Cortex®-M3CPU内核

  • 64或128KB的闪存和20KB的SRAM

  • 2x12位1μsA/D转换器(最多16个通道)

  • 最多80个快速I/O端口

  • 最多9个通信接口

  • CRC计算单元,96位唯一ID

  • 软件包为ECOPACK®

引脚图

CAD模型

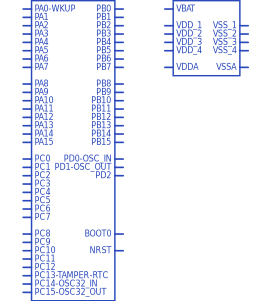

STM32F103R8T7符号

STM32F103R8T7符号

STM32F103R8T7脚印

STM32F103R8T7脚印

封装

STM32F103R8T7封装

STM32F103R8T7封装

替代型号

型号

制造商

品名

描述

STM32F103R8T6

意法半导体

微控制器

32位 电机控制 ARM Cortex-M3 72MHz 64KB 20KB 64引脚 LQFP

STM32F103RCT6

意法半导体

微控制器

32位 电机控制 ARM Cortex-M3 72MHz 256KB 48KB 64引脚 LQFP

STM32F103R8T6

意法半导体

微控制器

32位 电机控制 ARM Cortex-M3 72MHz 64KB 20KB 64引脚 LQFP

PDF资料

应用笔记

类型

标题

PDF

STM32F103R8T7产品设计参考手册.pdf

PDF

STM32F103R8T7开发手册.pdf

PDF

STM32F103R8T7用户编程技术手册.pdf
