OPA735AIDBVR_中文资料_TI_PDF下载_规格参数
产品概述
产品型号 | OPA735AIDBVR |
描述 | IC OPAMP ZER-DRIFT 1CIRC SOT23-5 |
分类 | 集成电路(IC),线性-放大器-仪表,运算放大器,缓冲放大器 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
电压-电源,单/双(±) | 2.7V〜12V,±1.35V〜6V |
工作温度 | -40°C〜85°C |
包装/箱 | SC-74A,SOT-753 |
供应商设备包装 | SOT-23-5 |
基本零件号 | OPA735 |
产品图片
OPA735AIDBVR
规格参数
制造商包装说明 | SOT-23,5针 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
功放类型 | 运算放大器 |
结构 | 电压反馈 |
平均偏置电流最大值(IIB) | 2.0E-4 µA |
偏置最大电流(IIB)@ 25C | 2.0E-4 µA |
共模抑制比 | 130.0分贝 |
共模抑制比-最小值 | 115.0分贝 |
频率补偿 | 是 |
输入失调电流最大值(IIO) | 3.0E-4 µA |
输入失调电压最大值 | 5.0 µV |
JESD-30代码 | R-PDSO-G5 |
JESD-609代码 | e4 |
低偏见 | 是 |
低偏移 | 是 |
微功率 | 是 |
负电源电压极限最大值 | 6.6伏 |
负电源电压标称(Vsup) | -5.0伏 |
功能数量 | 1个 |
端子数 | 5 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | LSSOP |
包装等效代码 | TSOP5 / 6,.11,37 |
包装形状 | 长方形 |
包装形式 | 小轮廓,低轮廓,缩孔 |
包装方式 | TR |
峰值回流温度(℃) | 260 |
功率 | 没有 |
可编程功率 | 没有 |
资格状态 | 不合格 |
座高 | 1.45毫米 |
摆率标称 | 1.5 V /秒 |
子类别 | 运算放大器 |
最大电源电流 | 0.75毫安 |
电源电压极限最大值 | 6.6伏 |
电源电压标称(Vsup) | 5.0伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 0.95毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
统一增益BW-Nom | 1600.0 kHz |
最小电压增益 | 562000.0 |
宽频 | 没有 |
长度 | 2.9毫米 |
宽度 | 1.6毫米 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 2(1年) |
特点
单电源操作
关机功能
微型包装
0.05µV /°C最大零漂移
750µA最大静态电流
200pA最大低偏置电流
应用领域
传感器应用
温度测量
电子刻度
医疗仪器
电池供电的仪器
手持式测试设备
CAD模型

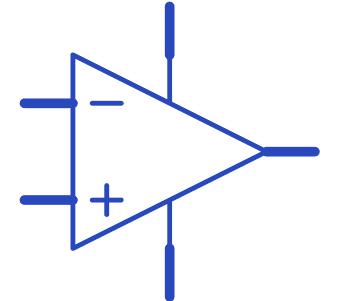

OPA735AIDBVR符号
OPA735AIDBVR脚印
PDF资料
