OPA690IDBVR_中文资料_TI_PDF下载_规格参数

1.产品概述 2.产品图片 3.规格参数 4.环境与出口分类 5.特点 6.应用领域 7.CAD模型 8.PDF资料 9.产品制造商介绍

从Kynix购入该产品

加入购物车

产品概述

产品型号	OPA690IDBVR
描述	IC OPAMP VFB 1电路SOT23-6
分类	集成电路(IC)，线性-放大器-仪表，运算放大器，缓冲放大器
制造商	德州仪器
打包	切割带(CT)
零件状态	活性
电压-电源，单/双(±)	5V〜12V，±2.5V〜6V
工作温度	-40°C〜85°C
包装/箱	SOT-23-6
供应商设备包装	SOT-23-6
基本零件号	OPA690

产品图片

OPA690IDBVR

规格参数

制造商包装说明	SOT-23，6针
符合REACH	是
符合欧盟RoHS	是
符合中国RoHS	是
状态	活性
功放类型	运算放大器
结构	电压反馈
平均偏置电流最大值(IIB)	12.0微安
偏置最大电流(IIB)@ 25C	10.0微安
共模抑制比	65.0分贝
共模抑制比-最小值	60.0分贝
频率补偿	是
输入失调电流最大值(IIO)	1.0微安
输入失调电压最大值	4000.0微伏
JESD-30代码	R-PDSO-G6
JESD-609代码	e4
低偏见	没有
低偏移	没有
微功率	没有
负电源电压极限最大值	-6.5伏
负电源电压标称(Vsup)	-5.0伏
功能数量	1个
端子数	6
最低工作温度	-40℃
最高工作温度	85℃
包装主体材料	塑料/环氧树脂
包装代码	HLSSOP
包装形状	长方形
包装形式	小轮廓，散热片/塞子，低轮廓，缩孔
包装方式	TR
峰值回流温度(℃)	260
功率	没有
可编程功率	没有
资格状态	不合格
座高	1.45毫米
摆率标称	1800.0 V /秒
最小摆率	550.0 V /美元
子类别	运算放大器
最大电源电流	5.8毫安
电源电压极限最大值	6.5伏
电源电压标称(Vsup)	5.0伏
安装类型	表面贴装
技术	双极
温度等级	产业
终端完成	镍/钯/金(Ni / Pd / Au)
终端表格	GULL WING
端子间距	0.95毫米
终端位置	双
时间@峰值回流温度-最大(秒)	未标明
统一增益BW-Nom	500000.0 kHz
最小电压增益	630.957
宽频	是
长度	2.9毫米
宽度	1.6毫米

环境与出口分类

RoHS状态	符合ROHS3
水分敏感性水平(MSL)	2(1年)

特点

具有禁用功能的宽带电压反馈运算放大器
190mA的高输出电流
输出电压摆幅±4V
单位增益稳定度为500MHz(G = 1)
低电源电流5.5mA
禁用电流低至100µA

应用领域

视频行驱动
xDSL线路驱动器/接收器
高速成像通道
ADC缓冲器
便携式仪器
瞬态放大器
主动过滤器

CAD模型

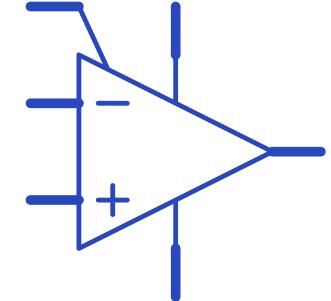

OPA690IDBVR符号

OPA690IDBVR脚印

PDF资料

产品制造商介绍

德州仪器(英语：Texas Instruments, TI，NASDAQ：TXN)是一家位于美国德克萨斯州达拉斯的跨国公司，主要从事数字信号处理与模拟电路方面的研究、制造和销售。TI于20世纪50年代初开始研究晶体管，同时也制造了世界上第一个商用硅晶体管。1954年，TI研发制造了第一台晶体管收音机，1958年，发明了集成电路。1961年，为美国空军制造了第一台集成电路电脑。1967年发明了世界上第一台便携式计算器。
