OPA698IDR集成电路资料与功能描述PDF
描述
OPA698IDR是一款宽带、单位增益稳定电压反馈运算放大器，可提供双极输出电压限制。当输出试图超过这些限制时，两个缓冲限制电压会控制输出。这种新的输出限制架构将限制器偏移误差保持在±10mV。运算放大器在输出限制电压的20mV范围内线性运行。窄非线性范围和低限制偏移相结合，允许将限制电压设置在所需线性输出范围的100mV以内。从限制中快速恢复1ns可确保过驱动信号对信号通道是透明的。在输出端实现限制功能，而不是在输入端，可为任何增益提供指定的限制精度，并允许OPA698IDR用于所有标准运算放大器应用。OPA698IDR采用行业标准引脚排列SO-8封装。对于需要具有快速恢复功能的输出限制的更高增益或跨阻应用。
产品概述
| 制造商 | 德州仪器 |
| 制造商产品编号 | OPA698IDR |
| 供应商 | 德州仪器 |
| 描述 | IC 运算放大器 VFB 1 电路 8SOIC |
| 详细描述 | 电压反馈 放大器 1 电路 - 8-SOIC |
| 类别 | 集成电路(IC)线性器件-放大器-仪器、运算放大器、缓冲放大器 |
| 工作温度 | -40°C~85°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SOIC(0.154"，3.90mm宽) |
| 供应商器件封装 | 8-SOIC |
| 基本产品编号 | OPA698 |
产品图片
OPA698IDR
规格参数
| 零件状态 | 在售 |
| 放大器类型 | 电压反馈 |
| 电路数 | 1 |
| 压摆率 | 1100V/微秒 |
| 增益带宽积 | 250兆赫 |
| -3db带宽 | 450兆赫 |
| 电流-输入偏置 | 3微安 |
| 电压-输入偏移 | 2毫伏 |
| 供电 | 15.5mA |
| 电流-输出/通道 | 120mA |
| 电压-电源，单/双(±) | 5V～12V，±2.5V～6V |
| 引脚数 | 8 |
| 带宽 | 450兆赫 |
| 共模抑制比 | 54分贝 |
| 双电源电压 | 5伏 |
| 最大双电源电压 | 6伏 |
| 最大输入/输出电压 | 5毫伏 |
| 最高工作温度 | 85℃ |
| 最大电源电压 | 12伏 |
| 最小双电源电压 | 2.5伏 |
| 最低工作温度 | -40℃ |
| 最小电源电压 | 5伏 |
| 标称电源电流 | 15.9mA |
| 通道数 | 1 |
| 工作电源电流 | 15.5mA |
| 每通道输出电流 | 120mA |
| 包装 | 磁带和卷轴 |
| 电源抑制比(PSRR) | 70分贝 |
| 稳定时间 | 15纳秒 |
| 压摆率 | 1100伏/秒 |
| 电压增益 | 60分贝 |
| 高度 | 1.75毫米 |
| 长度 | 4.9毫米 |
| 厚度 | 1.58毫米 |
| 宽度 | 3.91毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 湿气敏感度(MSL) | 2(1年) |
| REACH状态 | REACH不受影响 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
特点
高线性度接近极限
从过载中快速恢复：1ns
限压精度：±10mV
–3dB带宽(G=+1)：450MHz
增益带宽积：250MHz
压摆率：1100V/µs
±5V和+5V电源操作
提供高增益版本：OPA699
应用领域
快速限制模数转换器(ADC)输入缓冲器
CCD像素时钟条带
视频同步剥离
高频混音器
如果限制放大器
调幅信号产生
非线性模拟信号处理
OPA688升级
电路图
引脚图
CAD模型
OPA698IDR符号

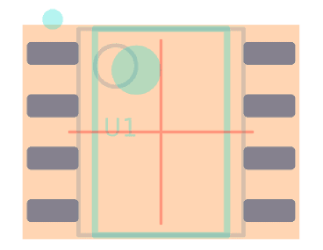

OPA698IDR焊垫
OPA698IDR 3D模型
封装
OPA698IDR封装
替代型号
| 型号 | 制造商 | 品名 | 描述 |
| OPA698ID | 德州仪器 | 运算放大器 | OPA系列，OPA系列，SOIC250MHz |
| OPA698IDG4 | 德州仪器 | 运算放大器 | 限幅放大器,375MHz,5V,12V,SOIC,8引脚,-40°C |
| OPA698IDRG4 | 德州仪器 | 运算放大器 | 高速运算放大器SOIC250MHz |
