产品概述

产品型号	OPA364AIDBVR
描述	IC OPAMP GP 1电路SOT23-5
分类	集成电路(IC)，线性-放大器-仪表，运算放大器，缓冲放大器
制造商	德州仪器
打包	切割带(CT)
零件状态	活性
电压-电源，单/双(±)	1.8V〜5.5V，±0.9V〜2.75V
工作温度	-40°C〜125°C
包装/箱	SC-74A，SOT-753
供应商设备包装	SOT-23-5
基本零件号	OPA364

产品图片

OPA364AIDBVR

规格参数

制造商包装说明	SOT-23，5针
符合REACH	是
符合欧盟RoHS	是
符合中国RoHS	是
状态	活性
功放类型	运算放大器
建筑	电压反馈
平均偏置电流最大值(IIB)	1.0E-5 µA
偏置最大电流(IIB)@ 25C	1.0E-5 µA
共模抑制比	90.0分贝
共模抑制比-最小值	74.0分贝
频率补偿	是
输入失调电流最大值(IIO)	1.0E-5 µA
输入失调电压最大值	2500.0 µV
JESD-30代码	R-PDSO-G5
JESD-609代码	e4
低偏见	是
低偏移	没有
微功率	没有
功能数量	1个
端子数	5
最低工作温度	-40℃
最高工作温度	125℃
包装主体材料	塑料/环氧树脂
包装代码	LSSOP
包装等效代码	TSOP5 / 6，.11,37
包装形状	长方形
包装形式	小轮廓，低轮廓，缩孔
包装方式	TR
峰值回流温度(℃)	260
功率	没有
可编程功率	没有
资格状态	不合格
座高	1.45毫米
摆率标称	5.0 V /秒
子类别	运算放大器
最大电源电流	0.75毫安
电源电压极限最大值	5.5伏
电源电压标称(Vsup)	3.6伏
安装类型	表面贴装
技术	CMOS
温度等级	汽车业
终端完成	镍/钯/金(Ni / Pd / Au)
终端表格	GULL WING
端子间距	0.95毫米
终端位置	双
时间@峰值回流温度-最大(秒)	未标明
统一增益BW-Nom	7000.0 kHz
最小电压增益	19950.0
宽频	没有
长度	2.9毫米
宽度	1.6毫米

环境与出口分类

RoHS状态	符合ROHS3
水分敏感性水平(MSL)	2(1年)

特点

1.8V操作
尺寸包装
带宽7MHz
CMRR：90dB(典型值)
摆率：5V / µs
低失调：500µV(最大值)
静态电流：75µA /通道(最大)
关断模式：<1µA /通道

CAD模型

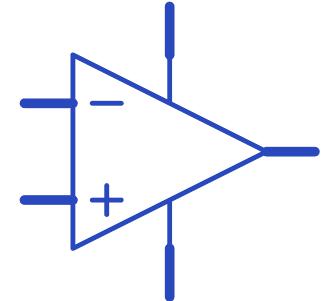

OPA364AIDBVR符号

OPA364AIDBVR脚印

PDF资料

产品制造商介绍

德州仪器(英语：Texas Instruments, TI，NASDAQ：TXN)是一家位于美国德克萨斯州达拉斯的跨国公司，以开发、制造、销售半导体和计算器技术闻名于世。在1978年，德州仪器介绍了第一款单芯片线性预测编码语音合成器。在1976年，德州仪器即开始了一个存储强度应用方面的研究，很快他们开始聚焦于语音方面的应用。这个研究的结果就是TMC0280型单芯片线性预测编码(Linear predictive coding (LPC))语音合成系统，成为了第一款能够通过电子复制模拟人声的商业产品。这个成果在德州仪器多个商用产品中被应用。
