OPA171AQDBVRQ1_中文资料_TI_PDF下载_规格参数

从Kynix购入该产品

产品概述

产品型号

OPA171AQDBVRQ1

描述

IC OPAMP GP 1电路SOT23-5

分类

集成电路(IC),线性-放大器-仪表,运算放大器,缓冲放大器

制造商

德州仪器

系列

汽车,AEC-Q100

打包

切割带(CT)

零件状态

活性

电压-电源,单/双(±)

2.7V〜36V,±1.35V〜18V

工作温度

-40°C〜125°C

包装/箱

SC-74A,SOT-753

供应商设备包装

SOT-23-5

基本零件号

OPA171

产品图片

OPA171AQDBVRQ1

OPA171AQDBVRQ1

规格参数

制造商包装说明

SOP-5

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

功放类型

运算放大器

结构

电压反馈

平均偏置电流最大值(IIB)

1.5E-5 µA

偏置最大电流(IIB)@ 25C

1.5E-5 µA

共模抑制比

120.0分贝

共模抑制比-最小值

104.0分贝

频率补偿

输入失调电流最大值(IIO)

0.0035微安

输入失调电压最大值

1800.0微伏

JESD-30代码

R-PDSO-G5

JESD-609代码

e4

低偏见

低偏移

没有

微功率

功能数量

1个

端子数

5

最低工作温度

-40℃

最高工作温度

125℃

包装主体材料

塑料/环氧树脂

包装代码

LSSOP

包装等效代码

TSOP5 / 6,.11,37

包装形状

长方形

包装形式

小轮廓,低轮廓,缩孔

包装方式

TR

峰值回流温度(℃)

260

功率

没有

可编程功率

没有

资格状态

不合格

筛选水平

AEC-Q100

座高

1.45毫米

摆率标称

1.5 V /秒

子类别

运算放大器

最大电源电流

0.595毫安

电源电压极限最大值

40.0伏

安装类型

表面贴装

技术

双极

温度等级

汽车业

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

GULL WING

端子间距

0.95毫米

终端位置

时间@峰值回流温度-最大(秒)

未标明

统一增益BW-Nom

3000.0 kHz

最小电压增益

316000.0

宽频

没有

长度

2.9毫米

宽度

1.6毫米

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

2(1年)

特点

  • RFI滤波输入

  • 输入范围包括负电源

  • 输入范围为正电源

  • 14nV /√Hz低噪声

  • ±0.3µV /°C(典型值)的低失调漂移

  • 475µA /放大器低静态电流

  • 120dB典型的高共模抑制

  • 8pA低输入偏置电流

  • 绿色产品,无Sb / Br

应用领域

  • 汽车

  • 信号处理

  • 电源管理

  • 测试与测量

  • 便携式设备

CAD模型

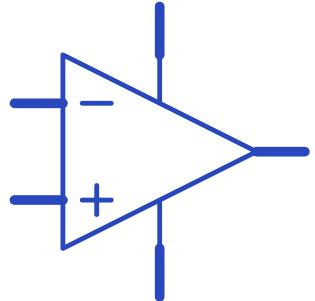

OPA171AQDBVRQ1符号

OPA171AQDBVRQ1符号

OPA171AQDBVRQ1脚印

OPA171AQDBVRQ1脚印

PDF资料

产品制造商介绍

德州仪器(英语:Texas Instruments, TI)是一家位于美国德克萨斯州达拉斯的跨国公司,以开发、制造、销售半导体和计算器技术闻名于世,主要从事数字信号处理与模拟电路方面的研究、制造和销售。2011年收购美国国家半导体(National Semiconductor)之后,TI拥有由约45000种模拟电路产品及客户设计工具组成的投资组合,这使TI成为世界上最大模拟电路元器件生产厂商。2011年TI在财富500强中位列第175名。TI旗下业务有两个主要分支:半导体(SC)和教育技术(ET),其中半导体业务创造了公司收益的约96%。
