产品概述

产品型号	OPA2333AIDR
描述	IC OPAMP ZERO-DRIFT 2 CIRC 8SOIC
分类	集成电路(IC)，线性-放大器-仪表，运算放大器，缓冲放大器
制造商	德州仪器
打包	切割带(CT)
零件状态	活性
电压-电源，单/双(±)	1.8V〜5.5V，±0.9V〜2.75V
工作温度	-40°C〜125°C
包装/箱	8-SOIC(0.154英寸，3.90mm宽度)
供应商设备包装	8-SOIC
基本零件号	OPA2333

产品图片

OPA2333AIDR

规格参数

制造商包装说明	SOIC-8
符合REACH	是
符合欧盟RoHS	是
符合中国RoHS	是
状态	活性
功放类型	运算放大器
Architecture	电压反馈
平均偏置电流最大值(IIB)	2.0E-4 µA
偏置最大电流(IIB)@ 25C	2.0E-4 µA
共模抑制比	130.0分贝
共模抑制比-最小值	106.0分贝
频率补偿	是
输入失调电流最大值(IIO)	4.0E-4 µA
输入失调电压最大值	10.0微伏
JESD-30代码	R-PDSO-G8
JESD-609代码	e4
低偏见	是
低偏移	是
微功率	是
输出类型	轨到轨
负电源电压极限最大值	0.0伏
负电源电压标称(Vsup)	0.0伏
功能数量	2
端子数	8
最低工作温度	-40℃
最高工作温度	125℃
包装主体材料	塑料/环氧树脂
包装代码	SOP
包装等效代码	SOP8，.25
包装形状	长方形
包装形式	小轮廓
包装方式	TR
峰值回流温度(℃)	260
功率	没有
可编程功率	没有
资格状态	不合格
座高	1.75毫米
摆率标称	0.16 V /秒
子类别	运算放大器
最大电源电流	0.025毫安
电源电压极限最大值	7.0伏
电源电压标称(Vsup)	5.0伏
安装类型	表面贴装
技术	CMOS
温度等级	汽车业
终端完成	镍/钯/金(Ni / Pd / Au)
终端表格	GULL WING
端子间距	1.27毫米
终端位置	双
时间@峰值回流温度最大值(秒)	未标明
统一增益BW-Nom	350.0 kHz
最小电压增益	200000.0
供电	17微安
宽频	没有
长度	4.9毫米
宽度	3.9毫米

环境与出口分类

无铅状态/ RoHS状态	无铅/符合ROHS3
水分敏感性水平(MSL)	1(无限制)

特点

低失调电压：10 µV(最大值)
零漂移：0.05 µV /°C(最大值)
0.01Hz至10Hz噪声：1.1 µV PP
静态电流：17 µA
单电源操作
电源电压：1.8 V至5.5 V
轨到轨输入/输出
尺寸包装：SC70和SOT23

CAD模型

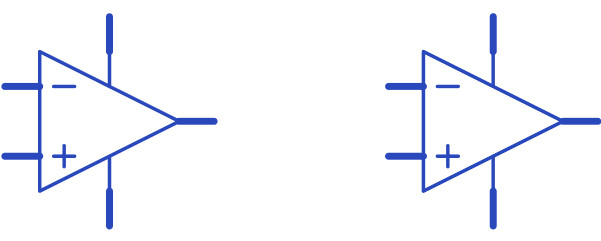

OPA2333AIDR符号

OPA2333AIDR脚印

PDF资料

产品制造商介绍

德州仪器(TI)总部位于美国德克萨斯州的达拉斯，并在25多个国家设有制造、设计或销售机构。在连续收购飞索半导体制造部门、成都成芯半导体之后，2011年德州仪器以65亿美元收购美国国家半导体(National Semiconductor)，进一步强化德仪的模拟半导体巨头地位。2018上半年德州仪器位列世界半导体制造商第9位。德州仪器的市值超过千亿美元，位列全球第82位。2019年10月，2019福布斯全球数字经济100强榜发布，德州仪器位列第45位。
