MCF52236CAF50_中文资料_NXP_规格参数_PDF_特点
产品概述
产品型号 | MCF52236CAF50 |
描述 | IC MCU 32BIT 256KB闪存80LQFP |
分类 | 集成电路(IC)，嵌入式-微控制器 |
制造商 | 恩智浦半导体 |
系列 | MCF5223x |
打包 | 托盘 |
零件状态 | 活性 |
电压-电源(Vcc / Vdd) | 3V〜3.6V |
工作温度 | -40°C〜85°C(TA) |
包装/箱 | 80-LQFP |
供应商设备包装 | 80-LQFP(14x14) |
基本零件号 | MCF52 |
产品图片
MCF52236CAF50
规格参数
制造商包装说明 | 14 X 14 MM，符合RoHS标准，塑料，LQFP-80 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
ADC通道 | 是 |
地址总线宽度 | 0.0 |
核心处理器 | Coldfire V2 |
位大小 | 32 |
最大时钟频率 | 50.0兆赫 |
CPU系列 | COLDFIRE |
DMA通道 | 是 |
外部数据总线宽度 | 0.0 |
JESD-30代码 | S-PQFP-G80 |
JESD-609代码 | e3 |
I / O线数 | 73.0 |
端子数 | 80 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | LQFP |
包装等效代码 | QFP80，.64SQ |
包装形状 | 四方形 |
包装形式 | FLATPACK，低调 |
峰值回流温度(℃) | 260 |
电源 | 3.3 |
PWM通道 | 是 |
RAM(字节) | 32768.0 |
ROM可编程性 | 闪 |
ROM(字) | 262144 |
座高 | 1.6毫米 |
速度 | 50.0兆赫 |
子类别 | 微控制器 |
电源电压标称 | 3.3伏 |
最小供电电压 | 3.0伏 |
最大电源电压 | 3.6伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 哑光锡 |
终端表格 | 鸥翼型 |
终端位置 | QUAD |
时间@峰值回流温度-最大(秒) | 40 |
长度 | 14.0毫米 |
宽度 | 14.0毫米 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
特点
●ColdFireV2内核在60MHz时提供57(Dhrystone2.1)MIPS
●eMAC模块和硬件划分
●32KB SRAM
●256KB闪存
●集成外设
。带PHY的10/100以太网MAC
。带随机数发生器的密码加速单元
。CAN2.0B控制器(FlexCAN)
。3个UART
。QSPI
。I²C总线接口
。12位模数转换器(ADC)
CAD模型

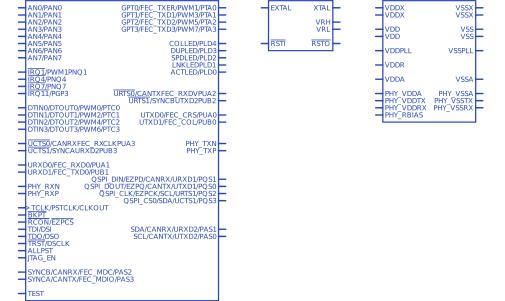

MCF52236CAF50符号
MCF52236CAF50脚印
PDF资料
产品制造商介绍
恩智浦半导体(英语：NXP Semiconductors)，前身为飞利浦半导体，由荷兰企业飞利浦在1953年创立，公司总部位于荷兰埃因霍温。NXP拥有业界领先的Nexperia移动多媒体解决方案，不论是高端的智能型电话到超低价手机，以及移动电视、连线(蓝牙、WLAN、UMA)、游戏、MP3音频、MPEG-4视频、数字图像与GPS卫星定位服务等产品都能将移动多媒体的效能水平提升。2020年5月13日，恩智浦半导体名列2020福布斯全球企业2000强榜第1025位，同年7月，入选2020年全球汽车零部件企业百强榜。
