MCF51QE32CLH参数与PDF资料
描述
MCF51QE32CLH由引脚兼容的8位和32位器件组合组成，是Flexis系列中的第一个系列。Flexis系列控制器是Freescale Controller Continuum上的连接点，8位和32位兼容性成为现实。MCF51QE32CLH器件扩展了32位ColdFire控制器系列的低端，具有高达128KB的闪存和一个24通道、12位模数转换器(ADC)。32位MCF51QE128与8位S08QE128器件引脚、外设和工具兼容。它们共享一组通用的外设和开发工具，可提供终极的迁移灵活性。
产品概述
产品型号 | MCF51QE32CLH |
描述 | IC MCU 32BIT 32KB闪存64LQFP |
分类 | 集成电路(IC)，嵌入式-微控制器 |
制造商 | 恩智浦半导体 |
系列 | MCF51QE |
打包 | 托盘 |
电压-电源(Vcc / Vdd) | 1.8V〜3.6V |
工作温度 | -40°C〜85°C(TA) |
包装/箱 | 64-LQFP |
供应商设备包装 | 64-LQFP(10x10) |
基本零件号 | MCF51 |
产品图片
MCF51QE32CLH
规格参数
制造商包装说明 | 10 X 10 MM，1.40 MM高度，0.50 MM间距，MS-026BCD，LQFP-64 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
ADC通道 | 是 |
地址总线宽度 | 0.0 |
位大小 | 32 |
最大时钟频率 | 16.0兆赫 |
CPU系列 | COLDFIRE |
外部数据总线宽度 | 0.0 |
JESD-30代码 | S-PQFP-G64 |
JESD-609代码 | e3 |
I / O线数 | 72.0 |
端子数 | 64 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | LFQFP |
包装等效代码 | QFP64，.47SQ，20 |
包装形状 | 四方形 |
包装形式 | FLATPACK，低调，精细间距 |
峰值回流温度(℃) | 260 |
电源 | 1.8 / 3.6 |
PWM通道 | 是 |
RAM(字节) | 8192.0 |
ROM可编程性 | 闪 |
ROM(字) | 32768 |
座高 | 1.6毫米 |
速度 | 50.33兆赫 |
子类别 | 微控制器 |
最大电源电流 | 0.035毫安 |
电源电压标称 | 3.0伏 |
最小供电电压 | 1.8伏 |
最大电源电压 | 3.6伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 磨砂锡(Sn) |
终端表格 | 鸥翼型 |
端子间距 | 0.5毫米 |
终端位置 | QUAD |
时间@峰值回流温度-最大值(秒) | 40 |
长度 | 10.0毫米 |
宽度 | 10.0毫米 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
特点
●50MHzColdFireV1核心/25MHz总线速度
●高达128KB的闪存
●高达8KB的随机存取存储器(RAM)
●1.8至3.6伏工作电压范围
●回路控制振荡器
●高精度内部时钟(ICS)
●单线后台调试接口
●多达70个通用输入/输出(GPIO)端口，以及16位快速GPIO
●16个键盘中断(KBI)引脚
●-40°C至+85°C温度范围
●64和80引脚LQFP封装的引脚兼容性
●通用开发工具，包括用于微控制器6.0的CodeWarrior
●周边设备
。24通道12位ADC
。2个模拟比较器
。2个串行通信接口(SCI/UART)
。2个串行外围设备接口(SPI)
。2I²C
●计时器
。1个16位，6通道定时器
。2个16位3通道定时器
。输入捕捉，输出比较和脉冲宽度调制，以改善电机控制
。实时时钟
●低功耗的好处
。低功耗运行和等待模式，可降低外设的电流和速度
。运行电流
-27mA(50MHzCPU，3伏VDD)
-50μA(32KHzCPU，3伏VDD)
。两种超低功耗停止模式
-停止2-600nA
-停止3-800nA
。从停止模式快速启动(6µs)
。闪存编程电压从1.8到3.6伏
。低功耗ADC
。灵活的时钟模块
CAD模型
MCF51QE32CLH符号
MCF51QE32CLH脚印
替代型号
型号 | 制造商 | 品名 | 描述 |
MCF51QE32LH | NXP | 微控制器 | LQFP 32Bit 50MHz 64Pin |
MCF51AC128ACFUE | NXP | 微控制器 | 50MHz 128KB 32KB 64引脚 QFP |
MCF51JM64VQH | NXP | 微控制器 | 32位 COLDFIRE V1 50MHZ QFP-64 |
MKE02Z64VQH4 | NXP | 微控制器 | 32Bit ARM Cortex M0+ CISC 64KB Flash 3.3V/5V 64Pin PQFP |
PDF资料
应用笔记
类型 | 标题 |
PDF | |
PDF | |
PDF | |
PDF |
产品制造商介绍
恩智浦半导体(英语：NXP Semiconductors)，前身为飞利浦半导体，由荷兰企业飞利浦在1953年创立，公司总部位于荷兰埃因霍温。恩智浦的前身是荷兰飞利浦公司的半导体事业部。 2006年，该业务部门从飞利浦拆分出来，并正式成立NXP Semiconductors - 恩智浦半导体。NXP 这个名字来自 “新的体验”(Next Experience)，也保留了飞利浦的基因，强调恩智浦累积了过去在飞利浦53年以来的珍贵经验与丰富资源。2015年，恩智浦收购了由摩托罗拉创立的飞思卡尔半导体，成为全球前十大非存储类半导体公司，以及全球最大的汽车半导体供应商(Strategy Analytics)。
相关产品推荐
| 图片 | 产品型号 | 品牌 | 描述 | 数量 | 价格 (USD) |
 |
MCF51JM64VLH | Company:NXP Semiconductors | Remark:MCF51JM64VLH是ColdFire系列32位精简指令集计算(RISC)微控制器。MCF51JM系列是Flexis微控制器系列的一部分。Flexis系列器件包括互补的8位S08和32位V1ColdFire微控制器系列，这些微控制器具有一组通用的外设和开发工具，可提供最大的迁移灵活性。 | In Stock:471 Buy |
Buy | Price:call |  |
MCF52210CEP66 | Company:NXP Semiconductors | Remark:产品型号：MCF52210CEP66 描述：IC MCU 32BIT 64KB闪存64QFN 分类：集成电路(IC)，嵌入式-微控制器 制造商：恩智浦美国公司 系列：MCF5221x 打包：托盘 | In Stock:On Order Buy |
Buy | Price:call |  |
MCF5234CVM150 | Company:NXP Semiconductors | Remark:产品型号：MCF5234CVM150 描述：IC MCU 32位无ROM 256MAPBGA 分类：集成电路(IC)，嵌入式-微控制器 制造商：恩智浦半导体 系列：MCF523x 打包：托盘 | In Stock:On Order Buy |
Buy | Price:call |  |
MCF52256AG80 | Company:NXP Semiconductors | Remark:MCF52256AG80由具有片上USB、以太网、CAN和加密功能的高度集成器件组成，具有完整的Freescale MQX RTOS软件，无需额外费用。该解决方案是工厂自动化、楼宇控制和医疗应用的理想选择。 | In Stock:On Order Buy |
Buy | Price:call |  |
MCF52236CAF50 | Company:NXP Semiconductors | Remark:产品型号：MCF52236CAF50 描述：IC MCU 32BIT 256KB闪存80LQFP 分类：集成电路(IC)，嵌入式-微控制器 制造商：恩智浦半导体 系列：MCF5223x 打包：托盘 零件状态：活性 | In Stock:On Order Buy |
Buy | Price:call |  |

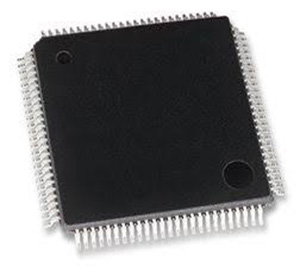

MCF52252CAF66 | Company:NXP Semiconductors | Remark:产品型号：MCF52252CAF66 描述：IC MCU 32BIT 256KB闪存100LQFP 分类：集成电路(IC)，嵌入式-微控制器 制造商：恩智浦半导体 系列：MCF5225x 打包：托盘 零件状态：活性 | In Stock:On Order Buy |
