元器件信息库 XC4VSX55-11FFG1148I
十月 23 2019
XC4VSX55-11FFG1148I_中文资料_Xilinx_PDF下载_规格参数
产品概述
产品型号 | XC4VSX55-11FFG1148I |
描述 | 集成电路FPGA 640 I/O 1148FCBGA |
分类 | 集成电路(IC)，嵌入式-FPGA(现场可编程门阵列) |
制造商 | Xilinx公司 |
系列 | Virtex®-4SX |
零件状态 | 活性 |
电压-电源 | 1.14V〜1.26V |
工作温度 | -40°C〜100°C(TJ) |
包装/箱 | 1148-BBGA，FCBGA |
供应商设备包装 | 1148-FCPBGA(35x35) |
基本零件号 | XC4VSX55 |
产品图片
XC4VSX55-11FFG1148I
规格参数
可编程逻辑类型 | 现场可编程门阵列 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
状态 | 活性 |
最大时钟频率 | 1205.0兆赫 |
JESD-30代码 | S-PBGA-B1148 |
JESD-609代码 | 1号 |
总RAM位 | 5898240 |
CLB数量 | 6144.0 |
输入数量 | 640.0 |
逻辑单元数 | 55296.0 |
输出数量 | 640.0 |
端子数 | 1148 |
组织 | 6144 CLBS |
峰值回流温度(℃) | 245 |
资格状态 | 不合格 |
座高 | 3.4毫米 |
子类别 | 现场可编程门阵列 |
电源电压标称 | 1.2伏 |
最小供电电压 | 1.14伏 |
最大电源电压 | 1.26伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
终端完成 | 锡/银/铜(Sn95.5Ag4.0Cu0.5) |
终端表格 | 球 |
端子间距 | 1.0毫米 |
终端位置 | 底部 |
时间@峰值回流温度最大值(秒) | 30 |
长度 | 35.0毫米 |
宽度 | 35.0毫米 |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | BGA |
包装等效代码 | BGA1148,34X34,40 |
包装形状 | 广场 |
包装形式 | 网格阵列 |
制造商包装说明 | 无铅，FBGA-1148 |
环境与出口分类
无铅状态/RoHS状态 | 无铅/符合ROHS3 |
水分敏感性水平(MSL) | 4(72小时) |
特点
•Virtex-4 SX：用于数字信号处理(DSP)应用的高性能解决方案
•Xesium™时钟技术
。数字时钟管理器(DCM)模块
。附加的相位匹配时钟分频器(PMCD)
。差分全局时钟
•XtremeDSP™Slice
。18 x 18，二进制补码，带符号乘法器
。可选的管道阶段
。内置累加器(48位)和加法器/减法器
•智能RAM内存层次结构
。分布式RAM
。双端口18 Kbit RAM块·可选的管线级·可选的可编程FIFO逻辑自动将RAM信号重新映射为FIFO信号
。高速存储器接口支持DDR和DDR-2 SDRAM，QDR-II和RLDRAM-II。
•SelectIO™技术
。1.5V至3.3VI / O操作
。内置ChipSync™源同步技术
。数控阻抗(DCI)有源终端
。细粒度的I / O银行业务(在一个银行中进行配置)
•灵活的逻辑资源
•安全芯片AES位流加密
•90 nm铜CMOS工艺
•1.2V核心电压
•倒装芯片封装，包括无铅封装选择
CAD模型

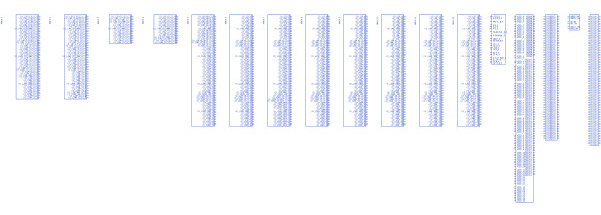

XC4VSX55-11FFG1148I符号
XC4VSX55-11FFG1148I脚印
PDF资料
产品制造商介绍
Xilinx公司成立于1984年，其首创了现场可编程逻辑阵列(FPGA)这一创新性的技术，并于1985年首次推出商业化产品。Virtex系列是Xilinx的高端产品，也是业界的顶级产品，Xilinx公司正是凭借Vitex系列产品赢得市场，从而获得FPGA供应商领头羊的地位。可以说Xilinx以其Virtex-6 、Virtex-5、Virtex-4、Virtex-II Pro和Virtex-II系列FPGA产品引领现场可编程门阵列行业。
