XC3S4000-4FGG900C_中文资料_Xilinx_PDF下载_规格参数

从Kynix购入该产品

描述

产品型号

XC3S4000-4FGG900C

描述

IC FPGA 633 I/O 900FBGA

分类

集成电路(IC),嵌入式FPGA(现场可编程门阵列)

生产厂家

Xilinx公司

系列

Spartan®-3

部分状态

活性

电压-电源

1.14V~1.26V

工作温度

0°C~85°C(TJ)

包/箱

900-BBGA

供应商设备包

900-FBGA(31x31)

基础部件号

XC3S4000

产品图片

XC3S4000-4FGG900C

XC3S4000-4FGG900C

规格参数

可编程逻辑类型

现场可编程门阵列

符合REACH标准

符合欧盟RoHS标准

状态

活性

时钟频率-最大值

630.0 MHz

CLB-Max的组合延迟

0.61 ns

JESD-30代码

S-PBGA-B900

JESD-609代码

E1

总RAM位数

1769472

CLB数量

6912.0

等效门数

4000000.0

输入数量

633.0

逻辑单元的数量

62208.0

输出数量

633.0

终端数量

900

工作温度-最小值

0℃

工作温度-最高

85℃

组织

6912 CLBS,4000000 GATES

峰值回流温度(℃)

250

电源

1.2,1.2 / 3.3,2.5

资格状态

不合格

坐姿高度-最大

2.6毫米

子类别

现场可编程门阵列

电源电压

1.2 V

电源电压-最小值

1.14 V

电源电压-最大值

1.26 V

安装类型

表面贴装

技术

CMOS

温度等级

其他

终端完成

锡/银/铜(Sn95.5Ag4.0Cu0.5)

终端表格

终端间距

1.0毫米

终端位置

底部

时间@峰值回流温度-最大值

三十

长度

31.0毫米

宽度

31.0毫米

包装体材料

塑料/环氧树脂

包裹代码

BGA

包等价代码

BGA900,30X30,40

包装形状

广场

包装风格

网格阵列

制造商包装说明

31 X 31 MM,无铅,FBGA-900

环境与出口分类

无铅状态/RoHS状态

无铅/符合RoHS标准

湿度敏感度等级(MSL)

3(168小时)

特点

  • 逻辑资源

  • 频率合成

  • 高分辨率相移

  • 无铅封装选择

  • 时钟偏差消除

  • SelectIO™接口信令

  • 最多633个I / O引脚

  • 18个单端信号标准

  • 通过数字控制阻抗终止

  • 信号摆幅范围为1.14V至3.465V

  • 双倍数据速率(DDR)支持

  • 宽而快速的多路复用器

  • 快速预测进位逻辑

  • 专用的18 x 18乘法器

  • SelectRAM™分层存储器

  • 总块RAM高达1,872 Kbits

  • 高达520 Kbits的总分布式RAM

  • 数字时钟管理器(最多四个DCM)

  • 八个全球时钟线和丰富的路由

  • 汽车Spartan-3 XA系列变体

  • 密度高达74,880个逻辑单元

  • 每个I / O 622+ Mb / s数据传输速率

  • 8种差分I / O标准,包括LVDS,RSDS

  • JTAG逻辑与IEEE 1149.1 / 1532兼容

  • DDR,DDR2 SDRAM支持高达333 Mb/s

  • 丰富的逻辑单元,具有移位寄存器功能

  • 完全支持XilinxISE®和WebPACK™软件开发系统

  • 低成本,高性能的逻辑解决方案,适用于面向消费者的大批量应用

  • MicroBlaze™和PicoBlaze™处理器,PCI®,PCIExpress®PIPE端点和其他IP内核

CAD模型

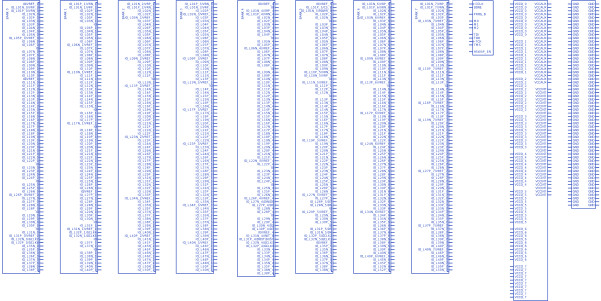

XC3S4000-4FGG900C符号

XC3S4000-4FGG900C符号

XC3S4000-4FGG900C脚印

XC3S4000-4FGG900C脚印

PDF资料

产品制造商介绍

Xilinx(赛灵思)是是一家位于美国的可编程逻辑器件生产商。该公司发明了现场可编程逻辑门阵列,并由此成名。赛灵思还是第一个无厂半导体公司。成立于1984年,Xilinx首创了现场可编程逻辑阵列(FPGA)这一创新性的技术,并于1985年首次推出商业化产品。眼下Xilinx满足了全世界对 FPGA产品一半以上的需求。Xilinx产品线还包括复杂可编程逻辑器件(CPLD)。在某些控制应用方面CPLD通常比FPGA速度快,但其提供的逻辑资源较少。
