XC3S1400A-4FTG256C_中文资料_Xilinx_PDF下载_规格参数
产品概述
产品型号 | XC3S1400A-4FTG256C |
描述 | 集成电路FPGA 161 I/O 256FTBGA |
分类 | 集成电路(IC)，嵌入式-FPGA(现场可编程门阵列) |
制造商 | Xilinx公司 |
系列 | Spartan®-3A |
打包 | 托盘 |
零件状态 | 活性 |
电压-电源 | 1.14V〜1.26V |
工作温度 | 0°C〜85°C(TJ) |
包装/箱 | 256-LBGA |
供应商设备包装 | 256-FTBGA(17x17) |
基本零件号 | XC3S1400A |
产品图片
XC3S1400A-4FTG256C
规格参数
可编程逻辑类型 | 现场可编程门阵列 |
| 符合REACH | 是 |
| 符合欧盟RoHS | 是 |
| 状态 | 活性 |
| 最大时钟频率 | 667.0兆赫 |
| CLB-Max的组合延迟 | 0.71纳秒 |
| JESD-30代码 | S-PBGA-B256 |
| JESD-609代码 | 1号 |
| 总RAM位 | 2816.0 |
| 等效门数 | 1400000.0 |
| 输入数量 | 161.0 |
| 逻辑单元数 | 25344.0 |
| 输出数量 | 148.0 |
| 端子数 | 256 |
| 最低工作温度 | 0℃ |
| 最高工作温度 | 85℃ |
| 组织 | 2816 CLBS，1400000个门 |
| 峰值回流温度(℃) | 260 |
| 电源 | 1.2,1.2 / 3.3,3.3 |
| 资格状态 | 不合格 |
| 座高 | 1.55毫米 |
| 子类别 | 现场可编程门阵列 |
| 电源电压标称 | 1.2伏 |
| 最小供电电压 | 1.14伏 |
| 最大电源电压 | 1.26伏 |
| 安装类型 | 表面贴装 |
| 技术 | CMOS |
| 温度等级 | 其他 |
| 终端完成 | 锡/银/铜(Sn95.5Ag4.0Cu0.5) |
| 终端表格 | 球 |
| 端子间距 | 1.0毫米 |
| 终端位置 | 底部 |
| 时间@峰值回流温度最大值(秒) | 30 |
| 长度 | 17.0毫米 |
| 宽度 | 17.0毫米 |
| 包装主体材料 | 塑料/环氧树脂 |
| 包装代码 | LBGA |
| 包装等效代码 | BGA256,16X16,40 |
| 包装形状 | 广场 |
| 包装形式 | 网格状，低轮廓 |
| 制造商包装说明 | 17 X 17 MM，1.55 MM高度，1 MM间距，无铅，FBGA-256 |
环境与出口分类
无铅状态/RoHS状态 | 无铅/符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
特点
双量程VCCAUX电源简化了仅3.3V的设计
挂起，休眠模式会降低系统功耗
多电压，多标准SelectIO™接口引脚
多达502个I / O引脚或227个差分信号对
LVCMOS，LVTTL，HSTL和SSTL单端I / O
3.3V，2.5V，1.8V，1.5V和1.2V信令
可选输出驱动器，每个引脚最大24 mA
QUIETIO标准降低了I / O开关噪声
完全3.3V±10%的兼容性和热插拔兼容性
每个差分I / O 640+ Mb / s数据传输速率
增强的双倍数据速率(DDR)支持
DDR / DDR2 SDRAM支持高达400 Mb / s
完全兼容32- / 64位，33/66 MHzPCI®技术支持
丰富，灵活的逻辑资源
高效的宽多路复用器，宽逻辑
快速提前进位逻辑
具有可选管线的增强型18 x 18乘法器
IEEE 1149.1 / 1532 JTAG编程/调试端口
分层SelectRAM™存储器架构
高达176 Kbit的高效分布式RAM
多达八个数字时钟管理器(DCM)
消除时钟偏斜(延迟锁定环)
频率合成，乘法，除法
高分辨率相移
宽频率范围(5 MHz至超过320 MHz)
与行业标准PROM的配置接口
低成本，节省空间的SPI串行闪存PROM
x8或x8 / x16 BPI并行NOR Flash PROM
具有JTAG的低成本Xilinx®平台闪存
唯一的设备DNA标识符，用于设计验证
在FPGA控制下加载多个比特流
配置后CRC检查
MicroBlaze™和PicoBlaze™嵌入式处理器
低成本QFP和BGA封装，无铅选项
通用封装支持轻松进行密度迁移
与部分Spartan-3AN非易失性FPGA兼容
与更高密度的Spartan-3A DSP FPGA兼容
适用于大批量，注重成本的应用的超低成本，高性能逻辑解决方案
高达576 Kbit的快速块RAM，具有字节写入功能，可用于处理器应用
高达576 Kbit的快速块RAM，具有字节写入功能，可用于处理器应用
完整的XilinxISE®和WebPACK™开发系统软件支持以及Spartan-3A入门套件
LVDS，RSDS，微型LVDS，HSTL / SSTL差分I / O，带有集成的差分终端电阻
八个低偏斜全局时钟网络，每半个设备八个额外的时钟，以及丰富的低偏斜路由
CAD模型

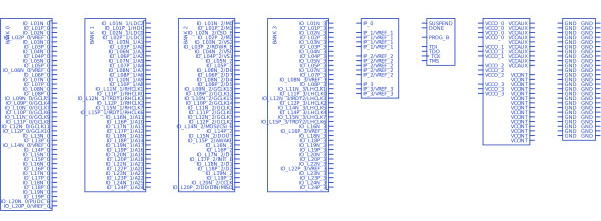

XC3S1400A-4FTG256C符号
XC3S1400A-4FTG256C脚印
PDF资料
产品制造商介绍
Xilinx公司成立于1984年，Xilinx首创了现场可编程逻辑阵列(FPGA)这一创新性的技术，并于1985年首次推出商业化产品。Xilinx总部位于硅谷核心的圣荷西，并在科罗拉多州、爱尔兰、新加坡、印度、中国大陆、台湾、日本等地拥有分支机构。目前Xilinx产品已经被广泛应用于从无线电话基站到DVD播放机的数字电子应用技术中。
