TMS320LF2403APAGS引脚图与PDF资料

库存: 20188
从Kynix购入该产品

描述

TMS320LF2403APAGS是TMS320C24x™的新成员;新一代数字信号处理器(DSP)控制器是TMS320C2000™的一部分;定点DSP平台。240xA器件提供增强型TMS320™;C2xx内核CPU的DSP架构设计,具有低成本、低功耗和高性能的处理能力。集成了多个针对数字电机和运动控制应用进行了优化的高级外设,以提供真正的单芯片DSP控制器。虽然与现有的C24x™代码兼容;作为DSP控制器设备,240xA提供更高的处理性能(40MIPS)和更高水平的外设集成。高性能10位模数转换器(ADC)的最短转换时间为375ns,并提供多达16个模拟输入通道。ADC的自动排序功能允许在单个转换会话中最多进行16次转换,而不会产生任何CPU开销。

产品概述

产品型号

TMS320LF2403APAGS

描述

IC MCU 16BIT 32KB闪存64TQFP

分类

集成电路(IC),嵌入式-微控制器

制造商

德州仪器

系列

C2000™C24x 16位

电压-电源(Vcc / Vdd)

3V〜3.6V

工作温度

-40°C〜125°C(TA)

包装/箱

64-TQFP

供应商设备包装

64-TQFP(10x10)

基本零件号

TMS320

产品图片

TMS320LF2403APAGS

TMS320LF2403APAGS

规格参数

产品种类

数字信号处理器和控制器 - DSP, DSC

系列

TMS320LF2403A

零件状态

活性

核心

C24x

最大时钟频率

40 MHz

程序存储器大小

32 kB

数据 RAM 大小

2 kB

工作电源电压

3.3 V

最小工作温度

- 40℃

最大工作温度

+ 125℃

数据总线宽度

16 bit

I / O数量

21

UART通道数

1

I/O 电压

3.3 V, 5 V

连接性

CANbus,SCI,SPI,UART / USART

周边设备

POR,PWM,WDT

高度

1.2毫米

长度

10毫米

厚度

1毫米

宽度

10毫米

封装

Tray

包装

托盘

安装类型

表面贴装

封装 / 箱体

TQFP-64

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

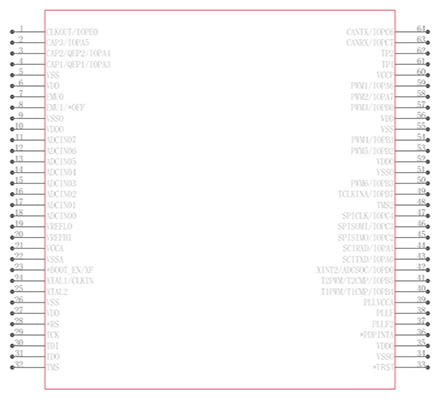

引脚图

封装

TMS320LF2403APAGS封装

TMS320LF2403APAGS封装

替代型号

型号

制造商

品名

描述

TMS320LF2403APAGA

德州仪器

微控制器

TQFP 40MHz 64Pin

TMS320LF2403APAG4

德州仪器

微控制器

16 DSP 64-TQFP -40to85

PDF资料

产品制造商介绍

德州仪器(英语:Texas Instruments,简称:TI),是美国德克萨斯州一家半导体跨国公司,以开发、制造、销售半导体和计算机技术闻名于世,主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。TI自1950年代起在亚洲地区开始运营,首先从事销售和市场工作,以及应用技术支持,然后迅速增加半导体装配与测试设施,以及材料与控制制造等业务。亚洲是具TI部分最先进和重要的半导体硅片制造工厂的基地。除此之外,TI亚洲市场还涵盖教育产品,包括教学计算器。
