TMS320LF2407APGEA中文详细资料与引脚图
描述
TMS320LF2407APGEA具有低成本、低功耗和高性能的处理能力。集成了多个针对数字电机和运动控制应用进行了优化的高级外设，以提供真正的单芯片DSP控制器。虽然与现有的C24x™代码兼容;作为DSP控制器设备，提供更高的处理性能(40MIPS)和更高水平的外设集成。串行通信接口(SCI)集成在所有设备上，为系统中的其他设备提供异步通信。对于需要额外通信接口的系统，提供16位同步串行外设接口(SPI)，提供符合2.0B规范的控制器局域网(CAN)通信模块。为了最大限度地提高设备灵活性，功能引脚也可配置为通用输入/输出(GPIO)。
产品概述
| 制造商 | 德州仪器 |
| 制造商产品编号 | TMS320LF2407APGEA |
| 供应商 | 德州仪器 |
| 描述 | I2C MCU 16BIT 64KB 闪存 144LQFP |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 144-LQFP |
| 供应商器件封装 | 144-LQFP(20x20) |
| 基本产品编号 | TMS320 |

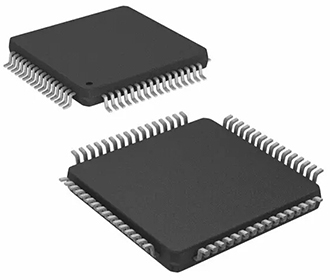

产品图片
TMS320LF2407APGEA
规格参数
| 零件状态 | 在售 |
| 核心处理器 | C2xxDSP |
| 内核规格 | 16位 |
| 速度 | 40MHz |
| 连接能力 | CANbus,EBI/EMI,SCI,SPI,UART/USART |
| 外设 | POR，PWM，WDT |
| I/O数量 | 41程序存储容量 |
| 程序存储容量 | 64KB(32Kx16) |
| 程序存储器类型 | 闪存 |
| RAM大小 | 5K×8 |
| 电压-供电(Vcc/Vdd) | 3V~3.6V |
| 数据转换器 | A/D16x10b |
| 振荡器类型 | 内部 |
| 箱/包 | LQFP |
| 引脚数 | 144 |
| 地址总线宽度 | 16乙 |
| 环境温度范围高 | 85℃ |
| 数据总线宽度 | 16乙 |
| 密度 | 512KB |
| 频率 | 40兆赫 |
| 最大频率 | 40兆赫 |
| 最大结温(Tj) | 150℃ |
| 最大电源电压 | 3.6V |
| 内存大小 | 64KB |
| 内存类型 | 闪存、闪存 |
| 最小电源电压 | 3伏 |
| 标称电源电流 | 95mA |
| A/D转换器数量 | 1 |
| ADC通道数 | 16 |
| I/O数量 | 41 |
| PWM通道数 | 12 |
| SPI通道数 | 1 |
| 定时器/计数器的数量 | 2 |
| UART通道数 | 1 |
| 振荡器类型 | 内部的 |
| 包装 | 大部分 |
| 终止 | 贴片/贴片 |
| 高度 | 1.6毫米 |
| 长度 | 20毫米 |
| 厚度 | 1.4毫米 |
| 宽度 | 20毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 1(无限) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
| 达到高度关注物质 | 无高度关注物质 |
特点
高性能静态CMOS技术
25ns指令周期时间(40MHz)
40-MIPS性能
低功耗3.3V设计
片上存储器
高达32K字x16位的闪存EEPROM(4个扇区)或ROM
片上闪存/ROM的可编程“代码安全”功能
高达2.5K字x16位数据/程序RAM
引导ROM(LF240xA设备)
SCI/SPI引导加载程序
外部存储器接口(LF2407A)
看门狗(WD)定时器模块
10位模数转换器(ADC)
8或16个多路复用输入通道
500ns最小转换时间
由两个事件管理器触发的可选双8状态定序器
控制器局域网(CAN)2.0B模块(LF2407A、2406A、2403A)
串行通信接口(SCI)
16位串行外设接口(SPI)(LF2407A、2406A、LC2404A、2403A)
基于锁相环(PLL)的时钟生成
多达40个可单独编程、多路复用的通用输入/输出(GPIO)引脚
多达五个外部中断(电源驱动保护、复位、两个可屏蔽中断)
能源管理
实时JTAG兼容的基于扫描的仿真，IEEE标准1149.1(JTAG)
开发工具包括：
德州仪器(TI)ANSIC编译器、汇编器/链接器和CodeComposerStudio™;调试器
评估模块
基于扫描的自仿真(XDS510™;)
广泛的第三方数字电机控制支持
引脚图
CAD模型
TMS320LF2407APGEA符号
TMS320LF2407APGEA焊垫
TMS320LF2407APGEA 3D模型
封装
TMS320LF2407APGEA封装
替代型号
| 型号 | 制造商 | 品名 | 描述 |
| TMS320LF2407APGEG4 | 德州仪器 | 微控制器 | 带闪存的16位定点DSP144-LQFP-40to85 |
| TMS320LF2407APGEA | 德州仪器 | 微控制器 | 16位,64KB40MHZ3.6VLQFP-144 |
| TMS320LF2407PGEA | 德州仪器 | DSP数字信号处理器 | 芯片,数字信号处理器,带闪存,定点,16位 |
PDF资料
