TMS320DM648ZUT9中文资料与引脚图

从Kynix购入该产品

描述

TMS320DM648ZUT9是TMS320C6000™DSP平台中性能最高的定点DSP系列。DM647、DM648器件基于德州仪器(TI)开发的第三代高性能、高级VelociTI™超长指令字(VLIW)架构,使这些DSP成为数字媒体应用的绝佳选择。C64x+™器件与作为C6000™DSP平台一部分的先前器件向上代码兼容。C64x™DSP支持附加功能,并具有来自先前器件的扩展指令集。

产品概述

产品型号

TMS320DM648ZUT9

描述

集成电路DGTL MEDIA PROC 529-FCBGA

分类

集成电路(IC),嵌入式-DSP(数字信号处理器)

制造商

德州仪器

系列

TMS320DM64x,DaVinci™

电压-I/O

1.8V,3.3V

工作温度

0°C〜90°C(TC)

包装/箱

529-BFBGA,FCBGA

供应商设备包装

529-FCBGA(19x19)

基本零件号

TMS320

产品图片

TMS320DM648ZUT9

TMS320DM648ZUT9

规格参数

产品分类

数字信号处理器和控制器-DSP,DSC

产品

数字信号处理器

系列

TMS320DM648

内核

C64x

核心数

1个

最大时钟频率

900兆赫

L1缓存指令存储器

32KB

L1缓存数据存储器

32KB

工作电源电压

1.2伏

接口类型

以太网,I2C,SPI,UART,USB,视频

数据总线宽度

32位

输入/输出电压

1.8V,3.3V

指令类型

固定点

L2高速缓存内存

512KB

计时器/计数器数量

4x64位

ADC通道数

7

I2C通道数

1个

I/O数量

20

可编程I/O数量

20

PWM通道数

8

SPI通道数

1个

计时器/计数器数量

3

UART通道数

1个

振荡器类型

内部

高度

1.2毫米

长度

12.5毫米

厚度

1.15毫米

宽度

6.2毫米

包装

托盘

安装方式

贴片/贴片

包装/箱

FCBGA-529

环境与出口分类

属性描述
REACH状态REACH受影响
辐射硬化
无铅无铅
辐射硬化

RoHS状态

符合RoHS规定

湿气敏感度(MSL)

4(72小时)

特点

  • 高性能数字媒体处理器

  • 720-MHz、800-MHz、900-MHz、1.1-GHzC64x+™时钟速率

  • 1.39ns(-720)、1.25ns(-800)、1.11ns(-900)、0.91ns(-1100)指令周期时间

  • 5760、6400、7200、8800MIPS

  • 8个32位C64x+指令/周期

  • 与C64x/Debug完全软件兼容

  • 商业温度范围(仅限-720、-900和-1100)

  • 扩展温度范围(仅限-800)

  • 工业温度范围(仅限-720、-900和-1100)

  • VelociTI.2™对VelociTI™

  • 高级超长指令字(VLIW)TMS320C64x+™DSP内核的扩展

  • 具有VelociTI.2扩展的八个高度独立的功能单元:

  • 六个ALU(32位/40位),每个支持每个时钟周期的单32位、双16位或四8位算术

  • 两个乘法器支持每个时钟周期4个16x16位乘法(32位结果)或每个时钟周期8个8x8位乘法(16位结果)

  • 具有非对齐支持的加载存储架构

  • 64个32位通用寄存器

  • 指令打包减少代码大小

  • 所有指令有条件

  • 其他C64x+™增强功能

  • 保护模式操作

  • 异常支持错误检测和程序重定向

  • 模数回路自动对焦模块操作的硬件支持

  • C64x+指令集特性

  • 字节寻址(8-/16-/32-/64位数据)

  • 8位溢出保护

  • 位域提取、设置、清除

  • 归一化、饱和度、比特计数

  • VelociTI.2增加正交性

  • C64x+扩展

  • C64x+L1/L2内存架构

  • 256K位(32K字节)L1P程序RAM/缓存[直接映射]

  • 256K位(32K字节)L1D数据RAM/缓存

  • [2-WaySet-Associative]

  • 2M位/256K字节(DM647)或4M位/512K字节)(DM648)L2统一映射RAM/缓存[灵活分配]

  • 仅支持小端模式

  • 五个可配置的视频端口

  • 为常见视频解码器和编码器设备提供无胶I/F

  • 支持多种分辨率/视频标准

  • VCXO内插控制端口(VIC)

  • 支持音视频同步

  • 外部存储器接口(EMIF)

  • 具有512M字节地址空间的32位DDR2SDRAM存储器控制器(1.8-VI/O)

  • 异步16位宽EMIF(EMIFA)

  • 高达128M字节的总地址范围

  • 每个CE空间64M字节的地址范围

  • 异步存储器(SRAM、闪存和EEPROM)的无胶接口

  • 同步存储器(SBSRAM和ZBTSRAM)

  • 支持标准同步设备和自定义逻辑(FPGA、CPLD、ASIC等)的接口

  • 增强型直接内存访问(EDMA)控制器(64个独立通道)

  • 3端口千兆以太网交换机子系统

  • 四个64位通用定时器(每个都可配置为两个32位定时器)

  • 1个UART(带RTS和CTS流控制)

  • 一个带有两个片选的4线串行端口接口(SPI)

  • 主/从内部集成电路(I2CBus™)

  • 多通道音频串行端口(McASP)

  • 十个串行器和SPDIF(DIT)模式

  • 16/32位主机端口接口(HPI)

  • 高级事件触发(AET)兼容

  • 32位33-/66-MHz、3.3-V外围组件互连(PCI)主/从接口符合PCI规范2.3

  • VLYNQ™接口(FPGA接口)

  • 片上ROM引导加载程序

  • 个别省电模式

  • 灵活的PLL时钟发生器

  • IEEE-1149.1(JTAG™)边界扫描兼容

  • 32个通用I/O(GPIO)引脚(与其他设备功能复用)

  • 包裹:

  • 529针nFBGA(ZUT后缀)

  • 19x19毫米0.8毫米间距BGA

  • 0.09微米/6级铜金属工艺(CMOS)

  • 3.3-V和1.8-VI/O、1.2-V内部(-720、-800、-900、-1100)

应用领域

  • 数字录像

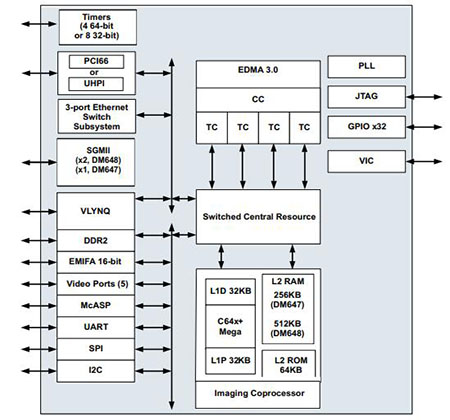

电路图

引脚图

封装

TMS320DM648ZUT9封装

TMS320DM648ZUT9封装

替代型号

型号
制造商
品名
描述
TMS320DM648CUT7德州仪器DSP数字信号处理器数字媒体处理器,529-FCBGA0to90
TMS320DM648CUT9德州仪器DSP数字信号处理器数字信号处理器和控制器,529-BFBGA
TMS320DM648ZUT7德州仪器DSP数字信号处理器数字媒体处理器,FCBGA720MHz

PDF资料

产品制造商介绍

德州仪器(英语:Texas Instruments, TI)是一家位于美国德克萨斯州达拉斯的跨国公司,以开发、制造、销售半导体和计算器技术闻名于世,主要从事数字信号处理与模拟电路方面的研究、制造和销售。它在25个国家有制造、设计或者销售机构。德州仪器是世界第三大半导体制造商,仅次于英特尔,三星;是移动电话的第二大芯片供应商,仅次于高通;同时也是在世界范围内的第一大数字信号处理器(DSP)和模拟半导体组件的制造商,其产品还包括计算器、微控制器以及多核处理器。
