TMS320C6720BRFP200_中文资料_TI_规格参数_PDF_特点
产品概述
产品型号 | TMS320C6720BRFP200 |
描述 | IC浮点DSP 144 HTQFP |
分类 | 集成电路(IC)，嵌入式-DSP(数字信号处理器) |
制造商 | 德州仪器 |
系列 | TMS320C672x |
打包 | 托盘 |
零件状态 | 活性 |
工作温度 | 0°C〜90°C(TC) |
包装/箱 | 144-TQFP裸露垫 |
供应商设备包装 | 144-HTQFP(20x20) |
基本零件号 | TMS320 |

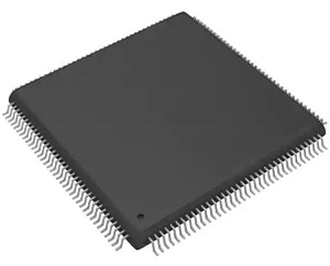

产品图片
TMS320C6720BRFP200
规格参数
制造商包装说明 | HTQFP-144 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
地址总线宽度 | 32.0 |
类型 | 浮点 |
位大小 | 32 |
边界扫描 | 是 |
最大时钟频率 | 25.0兆赫 |
外部数据总线宽度 | 32.0 |
格式 | 浮点 |
集成缓存 | 是 |
内部总线架构 | 多 |
JESD-30代码 | S-PQFP-G144 |
JESD-609代码 | e4 |
DMA通道数 | 16.0 |
端子数 | 144 |
片上数据RAM宽度 | 8 |
片上程序ROM宽度 | 8.0 |
最低工作温度 | 0℃ |
最高工作温度 | 90℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | TFQFP |
包装等效代码 | TQFP144，.9SQ |
包装形状 | 四方形 |
包装形式 | FLATPACK，薄型，精细间距 |
峰值回流温度(℃) | 260 |
电源 | 1.2、3.3 |
RAM(字) | 65536 |
ROM可编程性 | 只读存储器 |
座高 | 1.2毫米 |
子类别 | 数字信号处理器 |
电源电压标称 | 1.2伏 |
最小供电电压 | 1.14伏 |
最大电源电压 | 1.32伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 其他 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 鸥翼型 |
端子间距 | 0.5毫米 |
终端位置 | QUAD |
长度 | 20.0毫米 |
宽度 | 20.0毫米 |
附加功能 | 32位浮点;还需要3.3 I / O供应 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 4(72小时) |
特点
●C672x：32位/64位350MHz浮点DSP
●从C67x™DSP一代升级到C67x+CPU：
。2X CPU寄存器[64通用]
。新的音频特定说明
。与C67xCPU兼容
●增强型内存系统
。256K字节统一程序/数据RAM
。384K字节统一程序/数据ROM
。从CPU进行单周期数据访问
。大程序缓存(32K字节)支持RAM，ROM和外部存储器
●外部存储器接口(EMIF)支持
。133MHzSDRAM(16或32位)
。异步NOR闪存，SRAM(8位，16位或32位)
。NAND闪存(8位或16位)
●增强型I/O系统
。高性能纵横开关
。专用McASPDMA总线
。确定性I/O性能
●dMAX(双数据移动加速器)支持：
。16个独立频道
。同时处理两个传输请求
。一维，二维和3维内存到内存和内存到外围数据传输
。不限制循环缓冲区(FIFO)大小为2n的循环寻址
。从/到循环缓冲区的基于表的多抽头延迟读取和写入传输
●三个多声道音频串行端口
。发射/接收时钟高达50 MHz
。六个时钟区和16个串行数据引脚
。支持TDM，I2S和类似格式
。支持DIT(McASP2)
●通用主机端口接口(UHPI)
。具有高带宽的32位宽数据总线
。混合和非混合地址和数据
●2个具有3、4和5引脚选项的10MHz SPI端口
●两个内部集成电路(I2C)端口
●实时中断计数器/看门狗
●振荡器和软件控制的PLL
●商业或扩展温度
●144引脚，0.5毫米，PowerPAD™薄型四方扁平封装(TQFP)[RFP后缀]
●256端子，1.0毫米，16x16阵列塑料球栅阵列(PBGA)[GDH和ZDH后缀]
应用领域
●专业音响
。搅拌机
。效果盒
。音频合成
。仪器/放大器建模
。音频会议
。音频广播
。音频编码器
●新兴音频应用
●生物识别
●医疗类
●产业
