THS4509RGTT引脚图与数据表

从Kynix购入该产品

描述

THS4509RGTT是一款宽带全差分运算放大器,专为5V数据采集系统而设计。它在1.9nV/√Hz下具有低噪声,在2VPP、G=10dB和1kR负载下在100MHz下具有-75dBcHD2和-80dBcHD3的低谐波失真。压摆率高达6600V/µs,稳定时间为2ns至1%(2V步长),是脉冲应用的理想选择。它专为6dB的最小增益而设计,但针对10dB的增益进行了优化。为了允许直流耦合到模数转换器(ADC),当设置在中间电压的0.5V以内时,其独特的输出共模控制电路将输出共模电压保持在设置电压的3mV偏移(典型值)范围内。电源,具有小于4mV的差分失调电压。共模设定点由内部电路设置为中间电源,该电路可能会被外部电源过驱动。

产品概述

产品型号

THS4509RGTT

描述

IC OPAMP DIFF 1电路16QFN

分类

集成电路(IC),线性-放大器-仪表,运算放大器,缓冲放大器

制造商

德州仪器

电压-电源,单/双(±)

3V〜5.25V,±1.5V〜2.625V

包装/箱

16-VFQFN裸露焊盘

供应商设备包装

16-QFN(3x3)

基本零件号

THS4509

产品图片

THS4509RGTT

THS4509RGTT

规格参数

产品种类

差分放大器

系列

THS4509

零件状态

活性

GBP-增益带宽产品

3GHz

SR-转换速率

6.6kV/us

CMRR-共模抑制比

90分贝

每个通道的输出电流

440mA

Ib-输入偏流

15.5微安

Vos-输入偏置电压

4毫伏

放大器类型

微分

输入电压范围—最大

正电源轨-0.75V(典型值)

Pd-功率耗散

2300兆瓦

放大器数量

1个

功耗

2.3瓦

电源抑制比(PSRR)

90分贝

抵抗性

50kΩ

通道数

1个

电路数

1个

元素数

1个

高度

1毫米

长度

3毫米

厚度

900微米

宽度

3毫米

安装风格

贴片/贴片

封装/箱体

VQFN-16

封装

切带

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

2(1年)

特点

  • 全差分架构

  • 中心输入共模范围

  • 输出共模控制

  • 最小增益2V/V(6dB)

  • 0.65mA掉电电流

  • 90dB典型CMRR

应用领域

  • 无线

  • 医疗

  • 测试与测量

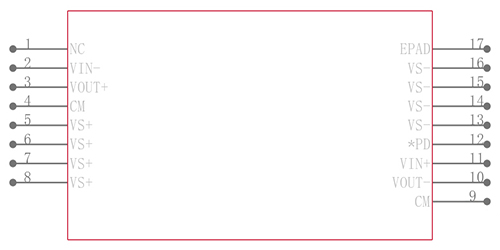

引脚图

封装

THS4509RGTT封装

THS4509RGTT封装

替代型号

型号

制造商

品名

描述

THS4508RGTT

德州仪器

放大器、电荷

QFN 16Pin 6.4kV/us 1Channel

THS4509RGTR

德州仪器

放大器、电荷

VQFN-16 16Pin 6.6kV/us 1Channel

THS4509RGTTG4

德州仪器

放大器、电荷

16-VQFN 16Pin 6.6kV/us 1Channel

PDF资料

产品制造商介绍
