THS1206MDAREP引脚图与PDF资料

1.描述 2.产品概述 3.产品图片 4.规格参数 5.环境与出口分类 6.引脚图 7.封装 8.替代型号 9.PDF资料 10.产品制造商介绍

从Kynix购入该产品

加入购物车

描述

THS1206MDAREP是一款CMOS、低功耗、12位、6MSPS模数转换器(ADC)。速度、分辨率、带宽和单电源操作适用于雷达、成像、高速采集和通信中的应用。带有输出纠错逻辑的多级流水线架构在整个工作温度范围内都不会丢失代码。内部控制寄存器用于将ADC编程为所需模式。包含四个同时采样的模拟输入。这些输入可以单独选择并配置为单端或差分输入。集成的16字深FIFO允许存储数据，以减轻连接到ADC的处理器的负载。提供了ADC的内部参考电压（1.5V和3.5V）。还可以选择外部基准来满足应用的直流精度和温度漂移要求。

产品概述

产品型号	THS1206MDAREP
描述	IC ADC 12BIT流水线32TSSOP
分类	集成电路(IC)，数据采集-模数转换器(ADC)
制造商	德州仪器
打包	卷带式(TR)
电压-电源，模拟	5伏
电压-电源，数字	3V〜5.25V
工作温度	-55°C〜125°C
包装/箱	32-TSSOP(0.240“，宽度6.10mm)
供应商设备包装	32-TSSOP
基本零件号	THS120

产品图片

THS1206MDAREP

规格参数

制造商包装说明	TSSOP-32
符合REACH	是
符合欧盟RoHS	是
符合中国RoHS	是
状态	活性
转换器类型	ADC
模拟输入电压-最小值	1.3伏
模拟输入最大电压	3.7伏
JESD-30代码	R-PDSO-G32
JESD-609代码	e4
线性最大误差(EL)	0.0439%
模拟输入通道数	4.0
位数	12
功能数量	1个
端子数	32
最低工作温度	-55℃
最高工作温度	125℃
输出位码	BINARY，2的补码BINARY
输出格式	平行，字
包装主体材料	塑料/环氧树脂
包装代码	TSSOP
包装等效代码	TSSOP32，.3
包装形状	长方形
包装形式	小轮廓，薄型轮廓，缩孔
峰值回流温度(℃)	260
采样保持/跟踪保持	采样
采样率	6.0兆赫
座高	1.2毫米
子类别	模数转换器
最大电源电流	40.0毫安
电源电压标称	5.0伏
安装类型	表面贴装
技术	CMOS
温度等级	军事
终端完成	镍/钯/金(Ni / Pd / Au)
终端表格	鸥翼型
端子间距	0.65毫米
终端位置	双
长度	11.0毫米
宽度	6.2毫米

环境与出口分类

RoHS状态	符合ROHS3
水分敏感性水平(MSL)	2(1年)

引脚图

封装

THS1206MDAREP封装

替代型号

型号	制造商	品名	描述
THS1206CDA	德州仪器	AD转换器	TSSOP-32 32Pin 12Bit 4.75V
THS1206IDA	德州仪器	AD转换器	32TSSOP 32Pin 12Bit 4.75V
THS1206CDAR	德州仪器	AD转换器	TSSOP-32 32Pin 12Bit 4.75V

PDF资料

产品制造商介绍

德州仪器(英语：Texas Instruments，简称：TI)，是美国德克萨斯州一家半导体跨国公司，以开发、制造、销售半导体和计算机技术闻名于世，主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。德州仪器于1951年创建。它由地球物理业务公司(Geophysical Service Incorporated, GSI)整组而产生。这家公司最初生产地震工业和国防电子的相关设备。TI于20世纪50年代初开始研究晶体管，同时也制造了世界上第一个商用硅晶体管。1954年，TI研发制造了第一台晶体管收音机，1958年，在TI中新研究实验室工作的Jack Kilby杰克·基尔比发明了集成电路。1961年，TI为美国空军制造了第一台集成电路电脑。50年代末期，TI开始研究红外线技术，随后TI涉足制造导弹和炸弹的雷达系统，导航和控制系统。世界上第一台便携式计算器由TI于1967年发明。

相关产品推荐

图片	产品型号	品牌	描述	数量	价格 (USD)

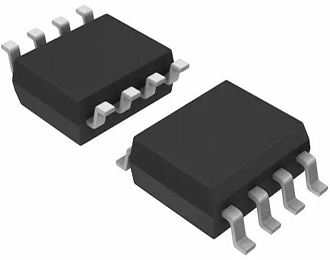

	THS4505DR	Company:Texas Instruments	Remark:产品型号：THS4505DR 描述：IC OPAMP DIFF 1电路8SOIC 分类：集成电路(IC)，线性-放大器-仪表，运算放大器，缓冲放大器制造商：德州仪器打包：切割带(CT) 零件状态：活性	In Stock:On Order Buy	Buy	Price:call

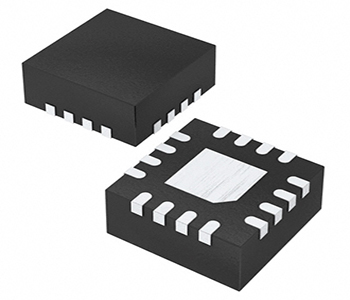

	THS4509RGTT	Company:Texas Instruments	Remark:THS4509RGTT是一款宽带全差分运算放大器，专为5V数据采集系统而设计。它在1.9nV/√Hz下具有低噪声，在2VPP、G=10dB和1kR负载下在100MHz下具有-75dBcHD2和-80dBcHD3的低谐波失真。压摆率高达6600V/µs，稳定时间为2ns至1%（2V步长），是脉冲应用的理想选择。它专为6dB的最小增益而设计，但针对10dB的增益进行了优化。	In Stock:On Order Buy	Buy	Price:call
