STM32F446RET6电路图与PDF

从Kynix购入该产品

描述

STM32F446RET6器件基于以高达180MHz的频率运行的高性能ARM Cortex-M4 32位RISC内核。Cortex-M4内核具有浮点单元(FPU)单精度,支持所有ARM单精度数据处理指令和数据类型。它还实现了一整套DSP指令和一个存储器保护单元(MPU),可增强应用程序的安全性。还集成了高速嵌入式存储器(高达512KB的闪存,高达128KB的SRAM),高达4KB的备份SRAM,以及连接到两条APB总线、两条AHB总线和一个32位多AHB总线矩阵的范围广泛的增强型I/O和外围设备;以及提供三个12位ADC、两个DAC、一个低-powerRTC,十二个通用16位定时器,包括两个用于电机控制的PWM定时器,

产品概述

产品型号

STM32F446RET6

描述

IC MCU 32BIT 512KB闪存64LQFP

分类

集成电路(IC),嵌入式-微控制器

制造商

意法半导体

系列

STM32F4

电压-电源(Vcc / Vdd)

1.7V〜3.6V

工作温度

-40°C〜85°C(TA)

包装/箱

64-LQFP

供应商设备包装

64-LQFP(10x10)

基本零件号

STM32F446

产品图片

STM32F446RET6

STM32F446RET6

规格参数

产品分类

ARM微控制器-MCU

零件状态

活性

系列

STM32F446RE

内核

ARMCortexM4

程序存储器大小

512KB

数据总线宽度

32位

ADC分辨率

12位

最大时钟频率

180兆赫

数据RAM大小

128KB

工作电源电压

3.3伏

程序存储器类型

闪光

数据RAM类型

静态随机存取存储器

模拟电源电压

3.3伏

DAC分辨率

12位

输入/输出电压

3.3伏

A/D转换器数量

3

ADC通道数

16

通道数

16

D/A转换器数量

2个

I2C通道数

4

I/O数量

50

可编程I/O数量

50

PWM通道数

4

SPI通道数

3

计时器/计数器数量

14

UART通道数

2个

USART通道数

4

USB通道数

2个

振荡器类型

内部

处理器系列

STM32

长度

10毫米

包装

托盘

安装方式

贴片/贴片

包装/箱

LQFP-64

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

特点

  • 带有ARM®32位Cortex®-M4CPU+FPU的微控制器,采用64引脚LQFP封装的频率高达180MHz

  • 512Kb的闪存,128Kb的系统/4kb的备用SRAM

  • LCD并行接口,8080/6800模式

  • 1.7V至3.6V应用电源和I/O,4至26MHz晶体振荡器

  • 50个GPIO,两个12位ADC(16通道),2个12位D/A转换器

  • 通用DMA(具有FIFO和突发支持的16流DMA控制器)

  • 10个通用,2个高级控制,2个基本计时器

  • SWD和JTAG接口,Cortex-M4跟踪Macrocell™

  • CRC计算单元,摄像头接口

  • SPI/I2S,I2C,USART/UART,USBOTGFS/HS,CAN,SAI,SDIO,SPDIF-Rx,HDMI-CEC,四路SPI

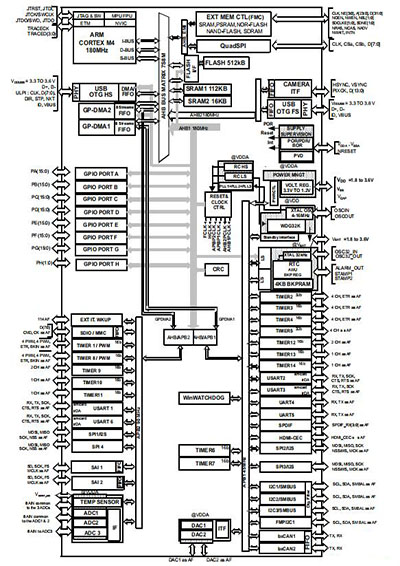

电路图

CAD模型

STM32F446RET6符号

STM32F446RET6符号

STM32F446RET6脚印

STM32F446RET6脚印

PDF资料

产品制造商介绍

意法半导体(STMicroelectronics)是一家国际性的半导体生产商,总部位于瑞士日内瓦。意法半导体是全球最大的半导体公司之一,2010 年净收入 103.5 亿美元,2011 年第二季度净收入 25.7亿美元。 以业内最广泛的产品组合著称,凭借多元化的技术、尖端的设计能力、知识产权组合、合作伙伴战略和高效的制造能力,意法半导体以创新的半导体解决方案为不同的电子应用领域的客户提供服务。
