STM32L151RBT6中文资料PDF

库存: 1016
从Kynix购入该产品

描述

STM32L151RBT6提供多达20个电容感应通道,可将触摸感应功能简单地添加到任何应用中。还包括一个实时时钟和一组在待机模式下保持供电的备份寄存器.最后,集成LCD控制器(STM32L151x6/8/B器件除外)具有内置LCD电压发生器,可驱动多达8个多路复用LCD,其对比度与电源电压无关。它可在-40至+85°C的温度范围内使用,在低功耗状态下可扩展至105°C。

产品概述

产品型号

STM32L151RBT6

描述

IC MCU 32BIT 128KB闪存64LQFP

分类

集成电路(IC),嵌入式-微控制器

制造商

STMicroelectronics

系列

STM32L1

打包

托盘

电压-电源(Vcc / Vdd)

1.8V〜3.6V

工作温度

-40°C〜85°C(TA)

包装/箱

64-LQFP

供应商设备包装

64-LQFP(10x10)

基本零件号

STM32L151

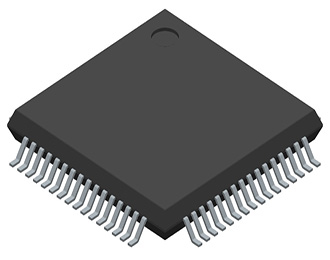

产品图片

STM32L151RBT6

STM32L151RBT6

规格参数

制造商包装说明

10 X 10 MM,0.50 MM间距,符合RoHS要求,LQFP-64

符合REACH

符合欧盟RoHS

符合中国RoHS

零件状态

活性

ADC通道

地址总线宽度

0.0

位大小

32

最大时钟频率

32.0兆赫

CPU系列

CORTEX-M3

DAC通道

DMA通道

外部数据总线宽度

0.0

JESD-30代码

S-PQFP-G64

JESD-609代码

e4

I / O线数

51.0

端子数

64

片上程序ROM宽度

8.0

最低工作温度

-40℃

最高工作温度

85℃

包装主体材料

塑料/环氧树脂

包装代码

LFQFP

包装等效代码

QFP64,.47SQ,20

包装形状

四方形

包装形式

FLATPACK,低调,精细间距

峰值回流温度(℃)

260

电源

2 / 3.3

PWM通道

RAM(字节)

16384.0

ROM可编程性

ROM(字)

131072

座高

1.6毫米

速度

32.0兆赫

子类别

微控制器

电源电压标称

3.0伏

最小供电电压

1.8伏

最大电源电压

3.6伏

安装类型

表面贴装

技术

CMOS

温度等级

产业

终端完成

镍钯金

终端表格

鸥翼型

端子间距

0.5毫米

终端位置

QUAD

时间@峰值回流温度-最大值(秒)

30

长度

10.0毫米

宽度

10.0毫米

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

特点

  • 超低功耗平台

  • 1.65V至3.6V电源

  • -40°C至85°C/105°C温度范围

  • 0.3μA待机模式(3个唤醒引脚)

  • 0.9μA待机模式+RTC

  • 0.57μA停止模式(16条唤醒线)

  • 1.2μA停止模式+RTC

  • 9μA低功耗运行模式

  • 214μA/MHz运行模式

  • 10nA超低I/O泄漏

  • <8μs唤醒时间

  • 核心:ARM®Cortex®-M332位CPU

  • 从32kHz到最大32MHz

  • 1.25DMIPS/MHz(Dhrystone2.1)

  • 内存保护单元

  • 重置和供应管理

  • 具有5个可选阈值的超安全,低功耗BOR(掉电复位)

  • 超低功耗POR/PDR

  • 可编程电压检测器(PVD)

  • 时钟来源

  • 1至24MHz晶体振荡器

  • 用于校准的RTC的32kHz振荡器

  • 高速内部16MHz工厂调整的RC(+/-1%)

  • 内部低功耗37kHzRC

  • 内部多速低功耗65kHz至4.2MHz

  • 用于CPU时钟和USB(48MHz)的PLL

  • 预编程的引导程序

  • 支持USART

  • 开发支援

  • 支持串行线调试

  • 支持JTAG和跟踪

  • 多达83个快速I/O(73个I/O5V耐压),全部可映射到16个外部中断向量

  • 记忆

  • 带有ECC的最大128KB闪存

  • 高达16KB的RAM

  • 高达4KB的带ECC的真正EEPROM

  • 80字节备份寄存器

  • LCD驱动器(除STM32L151x/6/8/B设备外)最多8x40段

  • 支持对比度调整

  • 支持闪烁模式

  • 板上升压转换器

  • 丰富的模拟外设(低至1.8V)

  • 12位ADC1Msps多达24个通道

  • 带输出缓冲器的12位DAC2通道

  • 2个超低功耗比较器(窗口模式和唤醒功能)

  • DMA控制器7个通道

  • 8个外设通讯接口

  • 1个USB2.0(内部48MHzPLL)

  • 3xUSART(ISO7816,IrDA)

  • 2个SPI16Mbit/s

  • 2个I2C(SMBus/PMBus)

  • 10个计时器:6个16位带多达4个IC/OC/PWM通道,2个16位基本计时器,2个看门狗计时器(独立和窗口)

  • 多达20个电容式感应通道,支持触摸键,线性和旋转触摸传感器

  • CRC计算单元,96位唯一ID

CAD模型

STM32L151RBT6符号

STM32L151RBT6符号

STM32L151RBT6脚印

STM32L151RBT6脚印

替代型号

型号

制造商

品名

描述

STM32L151RBH6

意法半导体

微控制器

64-TFBGA 32MHz 64Pin

STM32L151RBT6TR

意法半导体

微控制器

32-位 128kB LQFP-64

STM32L151RBH6TR

意法半导体

微控制器

32位MCU BGA-64
