元器件信息库 STM32F407ZGT6
一月 28 2022
STM32F407ZGT6中文数据手册PDF
描述
STM32F407ZGT6是一款微控制器单元，基于高性能ARM®Cortex®-M432位RISC内核，工作频率高达168MHz。Cortex-M4内核具有浮点单元(FPU)单精度，支持所有ARM单精度数据处理指令和数据类型。它还实现了全套DSP指令和增强应用程序安全性的内存保护单元(MPU)。所有器件均提供三个12位ADC、两个DAC、一个低功耗RTC、十二个通用16位定时器，包括两个用于电机控制的PWM定时器、两个通用32位定时器。
产品概述
| 制造商 | 意法半导体 |
| 制造商产品编号 | STM32F407ZGT6 |
| 供应商 | 意法半导体 |
| 描述 | IC 单片机 32BIT 1MB FLASH 144LQFP |
| 详细描述 | ARM®Cortex®-M4series微控制器IC32-位168MHz1MB(1Mx8)闪存144-LQFP(20x20) |
| 系列 | STM32F4 |
| 包装 | 托盘 |
| 工作温度 | -40°C ~ 85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 144-LQFP |
| 供应商器件封装 | 144-LQFP(20x20) |
| 基本产品编号 | STM32F407 |
产品图片
STM32F407ZGT6
规格参数
| 零件状态 | 在售 |
| 核心处理器 | ARM®Cortex®-M4 |
| 内核规格 | 32-位 |
| 速度 | 168MHz |
| 连接能力 | CANbus，DCMI，EBI/EMI，以太网，I²C，IrDA，LINbus，SPI，ART/USART，USBOTG |
| 外设 | 欠压检测/复位，DMA，I²S，LCD，POR，PWM，WDT |
| 输入/输出数量 | 114 |
| 程序存储容量 | 1MB(1Mx8) |
| 程序存储器类型 | 闪存 |
| RAM大小 | 192Kx8 |
| 电压-供电(Vcc/Vdd) | 1.8V~3.6V |
| 数据转换器 | A/D24x12b;D/A2x12b |
| 振荡器类型 | 内部 |
| 案例/包装 | LQFP |
| 引脚数 | 144 |
| 核心架构 | 手臂 |
| 数据总线宽度 | 32乙 |
| 闪存大小 | 1MB |
| 频率 | 168兆赫 |
| 最大频率 | 168兆赫 |
| 最高工作温度 | 85°C |
| 最大电源电压 | 3.6V |
| 内存类型 | 闪光 |
| 最低工作温度 | -40°C |
| 最小电源电压 | 1.8V |
| 标称电源电流 | 1.7µA |
| ADC通道数 | 24 |
| 通道数 | 24 |
| D/A转换器数量 | 2 |
| 以太网通道数 | 1 |
| I2C通道数 | 3 |
| I/O数量 | 114 |
| 可编程I/O数量 | 114 |
| PWM通道数 | 2 |
| SPI通道数 | 3 |
| 定时器/计数器的数量 | 2 |
| UART通道数 | 2 |
| USART通道数 | 4 |
| 看门狗定时器 | 是的 |
| 高度 | 1.45毫米 |
| 长度 | 20.2毫米 |
| 宽度 | 20.2毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 3(168小时) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
| REACH SVHC | 无SVHC |
特点
CRC计算单元
高达1MB的闪存
LCD并行接口，8080/6800模式
时钟、复位和电源管理
1.8至3.6V应用电源和I/O
4至26MHz晶体振荡器
内部16MHz工厂修整RC
用于RTC的32kHz振荡器，带校准功能
低功耗运行
2x12位D/A转换器
串行线调试(SWD)和JTAG接口
多达140个具有中断功能的I/O端口
多达15个通讯接口
高级连接
8至14位并行相机接口，最高54Mbytes/s
真随机数发生器
96位唯一ID
应用领域
传感与仪表
消费电子
医疗
引脚图
CAD模型

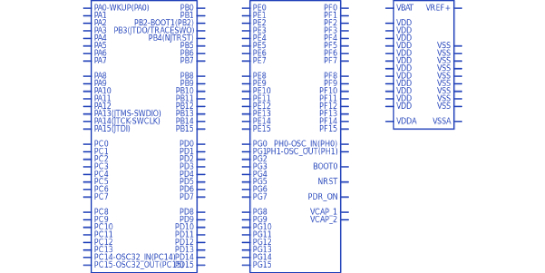

STM32F407ZGT6符号

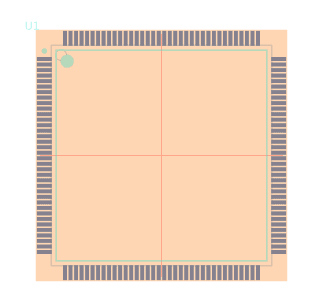

STM32F407ZGT6脚印
封装

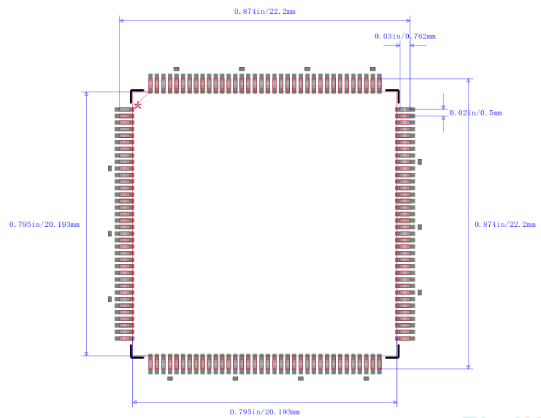

STM32F407ZGT6封装
替代型号
| 型号 | 制造商 | 品名 | 描述 |
| STM32F407ZGT6TR | 意法半导体 | 微控制器 | ARM微控制器 - MCU 16/32-BITS MICROS |
| STM32F407ZGT7TR | 意法半导体 | 微控制器 | 32Bit,FLASH,168MHz,RISC |
| STM32F407ZGT7 | 意法半导体 | 微控制器 | 32位,以太网MAC,照相机接口,ARM皮质-M4 |
PDF资料
应用笔记
| 类型 | 标题 |
| PDF | STM32F407ZGT6其他数据使用手册.pdf |
| PDF | STM32F407ZGT6开发手册.pdf |
| PDF | STM32F407ZGT6产品描述及参数.pdf |
| PDF | STM32F407ZGT6产品手册.pdf |
