STM32F103VEH6TR数据手册

库存: 1850
从Kynix购入该产品

描述

STM32F103VEH6TR性能系列包含以 72 MHz 频率运行的高性能 ARM Cortex-M3 32 位 RISC 内核、高速嵌入式存储器(高达 32 KB 的闪存和高达 6 KB 的 SRAM)以及一个连接到两条 APB 总线的各种增强型 I/O 和外围设备。所有器件均提供两个 12 位 ADC、三个通用 16 位定时器和一个 PWM 定时器,以及标准和高级通信接口。低密度性能系列包括四种不同封装类型的器件:从36引脚到64引脚。

产品概述

产品型号

STM32F103VEH6TR

描述

IC MCU 32位512KB FLSH 100LFBGA

分类

集成电路(IC),嵌入式-微控制器

制造商

意法半导体

系列

STM32F1

电压-电源(Vcc / Vdd)

2V〜3.6V

工作温度

-40°C〜85°C(TA)

包装/箱

100-LFBGA

供应商设备包装

100-LFBGA(10x10)

基本零件号

STM32F103

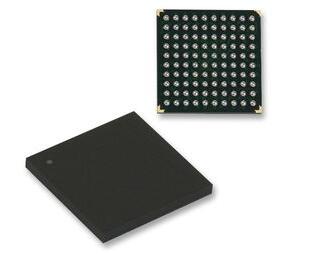

产品图片

STM32F103VEH6TR

STM32F103VEH6TR

规格参数

产品类型

ARM微控制器-MCU

零件状态

活性

系列

STM32F103VE

核心处理器

ARM®Cortex®-M3

核心尺寸

32位

速度

72兆赫

程序存储器大小

512KB(512Kx8)

程序存储器类型

闪光

内存大小

64Kx8

数据转换器

A/D16x12b;D/A2x12b

标称电源电流

1.9微安

A/D转换器数量

3

通道数

16

D/A转换器数量

2个

I2C通道数

2个

I/O数量

80

SPI通道数

3

计时器/计数器数量

8

UART通道数

2个

USART通道数

3

振荡器类型

内部

包装

卷带式(TR)

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

特点

  • 72MHz最大频率,1.25DMIPS/MHz(Dhrystone2.1)性能

  • 单周期乘法和硬件除法

  • 灵活的静态存储器控制器,具有4种芯片选择

  • LCD并行接口,8080/6800模式

  • 时钟,重置和电源管理

  • POR,PDR和可编程电压检测器(PVD)

  • 4至16MHz晶体振荡器

  • 内部8MHz工厂微调RC

  • 内部40kHzRC

  • 用于校准的RTC的32kHz振荡器

  • 睡眠,停止和待机模式

  • 用于RTC和备用寄存器的VBAT电源

  • 12通道DMA控制器

  • 串行线调试(SWD)和JTAG接口

  • Cortex-M3嵌入式跟踪宏单元™

  • 2个看门狗定时器(独立和窗口)

  • SysTick计时器

  • CAN接口(2.0B有效)

  • USB2.0全速接口

  • 96位唯一ID

CAD模型

STM32F103VEH6TR符号

STM32F103VEH6TR符号

STM32F103VEH6TR脚印

STM32F103VEH6TR脚印

替代型号

型号

制造商

品名

描述

STM32F103VEH6

意法半导体

微控制器

32位,电机控制,ARM Cortex-M3,72MHz,512KB,64KB,100引脚,BGA

STM32F103VDH6TR

意法半导体

微控制器

32-bit STM32F1 ARM Cortex M3 RISC 384KB Flash 2.5V/3.3V 100-Pin LFBGA T/R

STR750FV0H6

意法半导体

微控制器

32-bit STR7 ARM7TDMI-S RISC 64KB Flash 3.3V/5V 100-Pin LF-BGA

PDF资料

产品制造商介绍

意法半导体(STMicroelectronics)是一家国际性的半导体生产商,总部位于瑞士日内瓦。意法半导体是世界上第一个认识到环境责任重要性的国际半导体公司之一,15年来,在产品质量、企业治理、社会问题和环保等企业责任方面,各地区公司因为业绩卓越而荣获 100 多项奖励。 公司在可持续卓越原则中阐述了公司的企业责任政策,同时通过年度企业责任报告披露企业责任绩效。
