STM32F103CBT7中文资料PDF与引脚图

1.描述 2.产品概述 3.产品图片 4.规格参数 5.环境与出口分类 6.特点 7.引脚图 8.CAD模型 9.封装 10.替代型号 11.PDF资料 12.应用笔记 13.产品制造商介绍

从Kynix购入该产品

加入购物车

描述

STM32F103CBT7是一款中密度性能线STM32F1系列32位微控制器，它集成了以72MHz频率运行的高性能ARMCortex-M3RISC内核、高速嵌入式存储器（高达128kB的闪存和高达20KB的SRAM）和一个连接到两条APB总线的各种增强型外设和I/O。该器件提供两个12位ADC、三个通用16位定时器和一个PWM定时器，以及标准通信接口-最多两个I²C、两个SPI、三个USART、一个USB和一个CAN。

产品概述

产品型号	STM32F103CBT7
描述	I2C MCU 32BIT 128KB FLASH 48LQFP
类别	集成电路 (IC)，嵌入式 - 微控制器
制造商	STMicroelectronics
系列	STM32F1
电压 - 电源 (Vcc/Vdd)	2V ~ 3.6V
工作温度	-40°C ~ 105°C (TA)
包装/箱	48-LQFP
供应商设备包	48-LQFP (7x7)
基本零件号	STM32F103

产品图片

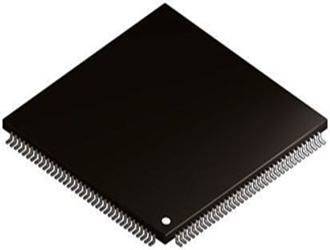

STM32F103CBT7

规格参数

制造商包装说明	14X14MM，0.50MM间距，符合ROHS，LQFP-100
零件状态	活性
地址总线宽度	0.0
位大小	32
时钟频率-最大	16.0兆赫
外部数据总线宽度	0.0
JESD-30代码	S-PQFP-G100
JESD-609代码	e4
I/O线数	80.0
终端数量	100
片上程序ROM宽度	8.0
包装体材料	塑料/环氧树脂
包装代码	LFQFP
包等效代码	QFP100,.63SQ,20
包装形状	正方形
包装风格	平装，低调，细间距
电源	2.5/3.3
内存(字节)	98304.0
ROM可编程性	闪光
ROM(字)	786432
速度	72.0兆赫
子类别	微控制器
电源电流-最大	68.0毫安
电源电压-Nom	3.3V
安装方式	表面贴装
技术	CMOS
温度等级	工业
终端完成	镍/钯/金(Ni/Pd/Au)
终端形式	鸥翼型
终端位置	四边形
终端间距	0.5毫米
高度	1.6毫米
长度	14.0毫米
宽度	14.0毫米

环境与出口分类

属性	描述
REACH状态	REACH不受影响
无铅	无铅
RoHS 状态	符合 ROHS3
湿气敏感度(MSL)	3(168 小时)

特点

72MHz最大频率，1.25DMIPS/MHz(Dhrystone2.1)性能
单周期乘法和硬件除法
时钟、复位和电源管理
POR，PDR和可编程电压检测器(PVD)
4至16MHz晶振
内部8MHz工厂微调RC
内部40kHzRC
用于CPU时钟的PLL
32kHz振荡器，用于带校准的RTC
睡眠、停止和待机模式
RTC和备份寄存器的VBAT电源
串行线调试(SWD)和JTAG接口
7通道DMA控制器
2个看门狗定时器(独立和窗口)
系统滴答定时器
CAN接口(2.0B有源)
USB2.0全速接口
96位唯一ID

引脚图

CAD模型

STM32F103CBT7符号

STM32F103CBT7脚印

封装

STM32F103CBT7封装

替代型号

型号	制造商	品名	描述
STM32F103CBT6	意法半导体	微控制器	32位，电机控制，ARM Cortex®-M3，72MHz，128KB，20KB，48引脚，LQFP
STM32F303CCT6	意法半导体	微控制器	32位，通用，ARM Cortex®-M4，72MHz，256KB，40KB，48引脚，LQFP
STM32F103C6T6A	意法半导体	微控制器	32位，电机控制，ARM Cortex®-M3，72MHz，32KB，10KB，48引脚，LQFP
STM32F103C8T7	意法半导体	微控制器	32位，电机控制，ARM Cortex®-M3，72MHz，64KB，20KB，48引脚，LQFP

PDF资料

应用笔记

类型	标题
PDF	STM32F103CBT7产品修订记录.pdf
PDF	STM32F103CBT7开发手册.pdf
PDF	STM32F103CBT7其他参考文件.pdf
PDF	STM32F103CBT7用户编程技术手册.pdf

产品制造商介绍

意法半导体(STMicroelectronics)是一家国际性的半导体生产商，总部位于瑞士日内瓦。意法半导体在很多不同的应用领域位列世界前茅，包括工业用半导体、打印机喷头和便携设备及消费电子设备用 MEMS(微机电系统)传感器， MPEG 解码器和智能卡芯片，汽车集成电路、计算机外设和无线半导体。意法半导体致力于研发有助于提高人类生活品质、让社会变得更和谐、保护地球环境的半导体解决方案。
