STM32F031F6P6中文资料PDF与引脚图及封装

从Kynix购入该产品

描述

STM32F031F6P6微控制器集成了以48MHz最大频率运行的高性能ARM Cortex-M032位RISC内核、高速嵌入式存储器(高达32KB的闪存和高达4KB的SRAM)以及广泛的一系列增强型外设和I/O。STM32F031F6P6微控制器包括采用四种不同封装的器件,从20引脚到48引脚不等。根据选择的设备,包括不同的外围设备。适用于广泛的应用,例如应用控制和用户界面、手持设备、A/V接收器和数字电视、PC外设、游戏和GPS平台、工业应用、PLC、逆变器、打印机、扫描仪、警报系统、视频对讲机和HVAC。

产品概述

产品型号

STM32F031F6P6

描述

I2C MCU 32BIT 32KB 闪存 20TSSOP

类别

集成电路 (IC),嵌入式 - 微控制器

制造商

意法半导体

系列

STM32F0

电压 - 电源 (Vcc/Vdd)

2V〜3.6V

工作温度

-40°C ~ 85°C (TA)

包装/箱

20-TSSOP(0.173 英寸,4.40 毫米宽)

供应商设备包

20-TSSOP

基本零件号

STM32

产品图片

STM32F031F6P6

STM32F031F6P6

规格参数

制造商包装说明

TSSOP-20

零件状态

活性

地址总线宽度

0.0

位大小

32

时钟频率-最大

32.0兆赫

外部数据总线宽度

0.0

JESD-30代码

R-PDSO-G20

ROM可编程性

闪光

速度

48.0兆赫

电源电压-Nom

3.3V

安装方式

表面贴装

技术

CMOS

A/D转换器数量

1个

ADC通道数

12

通道数

9

I2C通道数

1个

I/O数量

15

可编程I/O数量

15

SPI通道数

1个

定时器/计数器的数量

6

USART通道数

1个

振荡器类型

内部

温度等级

工业

终端形式

鸥翼型

终端间距

0.65毫米

终端位置

高度

1.2毫米

长度

6.5毫米

宽度

4.4毫米

包装体材料

塑料/环氧树脂

包装代码

TSSOP

包装形状

长方形

包装风格

小外形、薄型、缩距

环境与出口分类

属性描述
REACH状态REACH不受影响
无铅无铅
辐射硬化

RoHS 状态

符合 ROHS3

湿气敏感度(MSL)

1(无限制)

特点

  • 采用ARM®32位Cortex™-M0CPU的微控制器,频率高达48MHz,采用20引脚TSSOP封装

  • CRC计算单元,32Kbflash,4KBSRAM

  • 2V至3.6V电压范围,上电/掉电复位(POR/PDR)

  • 4~32MHz晶振,内部40KHzRC振荡器

  • 15个GPIO,5通道DMA控制器

  • (9ext+3int)12位ADC

  • 1(16bit)高级控制,4(16bit)1(32bit)通用定时器

  • 带有闹钟和从停止/待机状态定期唤醒的日历RTC

  • SPI、I2C和USART通信接口

  • 串行线调试(SWD),96位唯一ID

引脚图

CAD模型

STM32F031F6P6符号

STM32F031F6P6符号

STM32F031F6P6脚印

STM32F031F6P6脚印

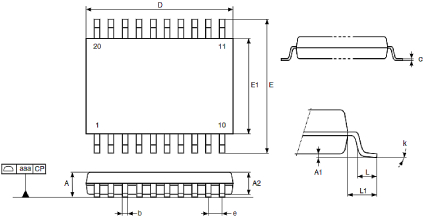

封装

STM32F031F6P6封装

STM32F031F6P6封装

替代型号

型号

制造商

品名

描述

STM32F031F6P7

意法半导体

微控制器

32位,线路接入,ARM Cortex M0,48MHz,32KB,4KB,20引脚,TSSOP

MSP430G2553IPW20R

德州仪器

微控制器

1位,16 MHz,16KB,512KB,20引脚,TSSOP

STM8L101F3P6

意法半导体

微控制器

8位,超低功率,STM8L,16MHz,8KB,2KB,20引脚,TSSOP

PDF资料

应用笔记

类型
标题
PDF
STM32F031F6P6其他数据使用手册.pdf

产品制造商介绍

意法半导体(STMicroelectronics)是一家国际性的半导体生产商,总部位于瑞士日内瓦。意法半导体在很多不同的应用领域位列世界前茅,包括工业用半导体、打印机喷头和便携设备及消费电子设备用 MEMS(微机电系统)传感器, MPEG 解码器和智能卡芯片,汽车集成电路、计算机外设和无线半导体。意法半导体致力于研发有助于提高人类生活品质、让社会变得更和谐、保护地球环境的半导体解决方案。
