元器件信息库 MKL34Z64VLL4
五月 17 2021
MKL34Z64VLL4微控制器
描述
MKL34Z64VLL4微控制器结合了ARMCortex-M0+处理器性能出色的节能易用性与Kinetis32位系列的性能、设置环境可扩展性。KinetisL系列微控制器的硬件和软件可与基于Cortex-M4的KinetisK系列，能够提供更高的性能、深度和更多功能集成的可扩展路径。MKL34Z64VLL4微控制器ARMCortex内核微控制器也包括多种硬件和软件的Cortex-M0+和Cortex-M4CU系列，具有卓越的低速性能、可扩展性和功能集成。本系列范围从入门级Cortex-M0+KinetisL系列到性能功能丰富的Cortex-M4KinetisK，包括各种模拟、通信、HMI、连接和安全功能。
产品概述
产品型号 | MKL34Z64VLL4 |
描述 | IC MCU 32BIT 64KB闪存100LQFP |
分类 | 集成电路(IC)，嵌入式-微控制器 |
制造商 | 恩智浦半导体 |
系列 | Kinetis KL3 |
电压-电源(Vcc / Vdd) | 1.71V〜3.6V |
工作温度 | -40°C〜105°C(TA) |
包装/箱 | 100-LQFP |
供应商设备包装 | 100-LQFP(14x14) |
基本零件号 | MKL34Z64 |

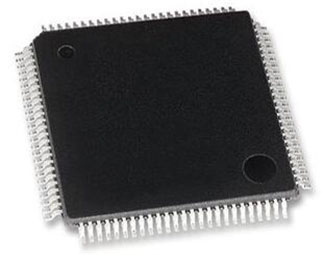

产品图片
MKL34Z64VLL4
规格参数
产品种类 | ARM微控制器 - MCU |
系列 | Kinetis L3 |
零件状态 | 活性 |
核心 | ARM Cortex M4 |
程序存储器大小 | 64 kB |
数据总线宽度 | 32 bit |
ADC分辨率 | 16 bit |
最大时钟频率 | 48 MHz |
数据 RAM 大小 | 8 kB |
程序存储器类型 | Flash |
数据 Ram 类型 | SRAM |
接口类型 | I2C, I2S, SPI, UART |
ADC通道数 | 1个 |
I2C通道数 | 2个 |
I / O数量 | 84 |
SPI通道数 | 2个 |
计时器/计数器数量 | 3 |
UART通道数 | 3 |
USB通道数 | 1个 |
振荡器类型 | 内部 |
高度 | 1.4毫米 |
长度 | 14毫米 |
宽度 | 14毫米 |
包装 | 托盘 |
安装风格 | SMD/SMT |
封装 / 箱体 | LQFP-100 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
特点
●性能
。48MHzARM®Cortex®-M0+内核
●内存和内存接口
。高达64KB的程序闪存
。高达8KB的SRAM
●系统外围设备
。九种低功耗模式可根据应用需求提供功率优化
。COP软件看门狗
。4通道DMA控制器，最多支持63个请求源
。低泄漏唤醒单元
。SWD调试接口和MicroTrace缓冲区
。位操作引擎
●时钟
。32kHz至40kHz或3MHz至32MHz晶体振荡器
。多功能时钟源
●人机接口
。段式LCD控制器，最多支持47个前面板和8个背板，或51个前面板和4个背板
。多达84个通用输入/输出(GPIO)
●通讯接口
。两个16位SPI模块
。1个低功耗UART模块
。两个UART模块
。两个I2C模块
●模拟量模块
。12位SARADC
。包含6位DAC和可编程参考输入的模拟比较器(CMP)
●计时器
。六通道定时器/PWM(TPM)
。两个2通道定时器/PWM模块
。定期中断计时器
。16位低功耗定时器(LPTMR)
。实时时钟
引脚图
封装
MKL34Z64VLL4封装
PDF资料
应用笔记
类型 | 标题 |
PDF | |
产品制造商介绍
恩智浦半导体(英语：NXP Semiconductors)，前身为飞利浦半导体，由荷兰企业飞利浦在1953年创立，公司总部位于荷兰埃因霍温。恩智浦通过工业物联网解决方案推进新一代工厂和楼宇自动化、能源、医疗保健和运输系统，提升工业级安全性、连接性和可靠性。可扩展的灵活解决方案，可实现工业和商业系统之间的快速连接，能够抵御恶劣环境中的黑客攻击、克隆、篡改和软错误。可扩展的产品组合，以实现设计重用，在恶劣环境中全天候运行的设备，产品使用周期的长期供货计划超过10-15年，基于50年安全专长的可信解决方案和20年工业行业经验。
