DSP56F805FV80E_中文资料_NXP_规格参数_PDF_特点

1.产品概述 2.产品图片 3.规格参数 4.环境与出口分类 5.特点 6.应用领域 7.CAD模型 8.PDF资料 9.产品制造商介绍

从Kynix购入该产品

加入购物车

产品概述

产品型号	DSP56F805FV80E
描述	IC MCU 16BIT 64KB闪存144LQFP
分类	集成电路(IC)，嵌入式-微控制器
制造商	恩智浦半导体
系列	56F8xx
打包	托盘
零件状态	活性
电压-电源(Vcc / Vdd)	3V〜3.6V
工作温度	-40°C〜85°C(TA)
包装/箱	144-LQFP
供应商设备包装	144-LQFP(20x20)
基本零件号	DSP56

产品图片

DSP56F805FV80E

规格参数

制造商包装说明	符合RoHS标准，塑料，LQFP-144
符合REACH	是
符合欧盟RoHS	是
符合中国RoHS	是
状态	活性
振荡器类型	外部
地址总线宽度	16.0
桶式移位器	是
位大小	16
边界扫描	是
最大时钟频率	80.0兆赫
外部数据总线宽度	16.0
格式	固定点
内部总线架构	多
JESD-30代码	S-PQFP-G144
JESD-609代码	e3
低功耗模式	是
端子数	144
最低工作温度	-40℃
最高工作温度	85℃
包装主体材料	塑料/环氧树脂
包装代码	LFQFP
包装等效代码	QFP144，.87SQ，20
包装形状	四方形
包装形式	FLATPACK，低调，精细间距
峰值回流温度(℃)	260
电源	3.3
RAM(字)	2048
座高	1.6毫米
子类别	数字信号处理器
最大电源电流	152.0毫安
电源电压标称	3.3伏
最小供电电压	3.0伏
最大电源电压	3.6伏
安装类型	表面贴装
技术	CMOS
温度等级	产业
终端完成	磨砂锡(Sn)
终端表格	鸥翼型
端子间距	0.5毫米
终端位置	QUAD
时间@峰值回流温度最大值(秒)	40
长度	20.0毫米
宽度	20.0毫米

环境与出口分类

RoHS状态	符合ROHS3
水分敏感性水平(MSL)	3(168小时)

特点

单周期16 x 16位并行乘法累加器(MAC)
两个36位累加器，包括扩展位
16位双向桶形移位器
具有独特处理器寻址模式的并行指令集
硬件DO和REP循环
3条内部地址总线和1条外部地址总线
4条内部数据总线和1条外部数据总线
指令集同时支持DSP和控制器功能
控制器样式的寻址模式和紧凑代码说明
高效的C编译器和局部变量支持
软件子程序和中断堆栈，深度仅受存储器限制
JTAG / OnCE调试编程接口
采用具有5V耐压，TTL兼容数字输入的高密度CMOS制造

应用领域

计量
照明
工业
电源管理
电机驱动与控制
自动化与过程控制

CAD模型

DSP56F805FV80E符号

DSP56F805FV80E脚印

PDF资料

产品制造商介绍

恩智浦半导体(NXPSemiconductors)公司是全球前十大半导体公司，创立于2006年，先前由飞利浦于50多年前所创立，公司总部位于荷兰Eindhoven。自2006年9月1日起，成为全球半导体市场的独立领导厂商之一。名称中蕴含着“新的体验”(NextExperience)的意义，禀承英文品牌的精神，中文名称中的”浦”字，强调恩智浦累积过去在飞利浦53年以来的珍贵经验与丰富资源。恩智浦禀承坚实的消费者研究基础、延续可观的研发投资并以世界级产业伙伴为后盾，透过NXP的产品技术，让终端产品可以进一步提升消费者的感官体验–无论是色彩鲜明的图像，质地清晰的音乐，消费者都可以随时随地在家中，汽车和移动设备之间分享讯息。

相关产品推荐

图片	产品型号	品牌	描述	数量	价格 (USD)
	DSPIC33EP512MU810-I/PF	Company:Microchip Technology	Remark:DSPIC33EP512MU810-I/PF数字信号控制器提供DSP性能的同时简化了MCU。70MIPSdsPIC33E核心设计用于执行数字滤波算法、高速精密数字控制环路、数字音频和语音处理。DSPIC33EP512MU810-I/PF DSC带电动机控制外设，为高性能、精密电动机控制系统的设计提供支持。	In Stock:1237 Buy	Buy	Price:call
	DSPIC33EP512MC806-I/PT	Company:Microchip Technology	Remark:DSPIC33EP512MC806-I/PT包含广泛的数字信号处理器(DSP)功能和高性能16位MCU架构。	In Stock:794 Buy	Buy	Price:call

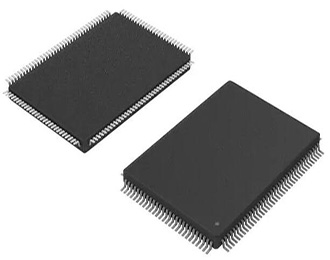

	DSP56853FGE	Company:NXP Semiconductors	Remark:DSP56853FGE是基于56800E内核的控制器系列的成员。它在单个芯片上结合了数字信号处理器(DSP)的处理能力和微控制器的功能以及一组灵活的外设，以创建极具成本效益的解决方案。由于其低成本，配置灵活性和紧凑的程序代码，非常适合许多应用。	In Stock:On Order Buy	Buy	Price:call
