CD4093BE参数PDF及引脚图
描述
CD4093BE由四个施密特触发电路组成。每个电路都用作一个双输入与非门，两个输入都具有施密特触发作用。栅极在不同点切换正向和负向信号。正电压(VP)和负电压(VN)之间的差定义为磁滞电压(VH)。CD4093BE采用14引脚密封双列直插陶瓷封装(F3A后缀)、14引脚双列直插塑料封装(E后缀)、14引脚小外形封装(M、MT、M96,和NSR后缀)和14引脚薄型收缩小外形封装(PW和PWR后缀)。
产品概述
| 制造商 | 德州仪器 |
| 型号 | CD4093BE |
| 描述 | IC GATE NAND 4CH 2-INP 14DIP |
| 分类 | 集成电路(IC)，逻辑-门和逆变器 |
| 打包 | 管子 |
| 工作温度 | -55°C~125°C |
| 安装类型 | 通孔 |
| 供应商设备包 | 14-PDIP |
| 包装/案例 | 14-DIP(0.300",7.62mm) |
产品图片
CD4093BE
规格参数
| 符合REACH | 是 |
| 符合欧盟RoHS | 是 |
| 符合中国RoHS | 是 |
| 产品状态 | 在售 |
| 工厂交货时间 | 8周 |
| 接触电镀 | 金子 |
| 山 | 通孔 |
| 引脚数 | 14 |
| 制造商包标识符 | J(R-GDIP-T**) |
| 系列 | 4000B |
| JESD-609代码 | e4 |
| 终止次数 | 14 |
| 终止 | 通孔 |
| ECCN代码 | EAR99 |
| 子类别 | 盖茨 |
| 技术 | CMOS |
| 终端位置 | 双重的 |
| 逻辑类型 | 与非门 |
| 电路数 | 4 |
| 输入数量 | 2 |
| 电压-电源 | 3V～18V |
| 电流-静态(最大) | 4µA |
| 电流-输出高、低 | 3.4毫安，3.4毫安 |
| 逻辑电平-低 | 0.9V~4V |
| 逻辑电平-高 | 3.6V~10.8V |
| 最大传播延迟@V，最大CL | 130ns@15V,50pF |
| 高电平输出电流 | -4.2毫安 |
| 逻辑功能 | 与非，施密特触发器 |
| 低电平输出电流 | 4.2毫安 |
| 最高工作温度 | 125℃ |
| 最大输出电流 | 6.8毫安 |
| 最大电源电压 | 18伏 |
| 最低工作温度 | -55°C |
| 最小电源电压 | 3伏 |
| 位数 | 4 |
| 通道数 | 4 |
| 电路数 | 4 |
| 元素数量 | 4 |
| 门数 | 4 |
| 输入行数 | 2 |
| 输入数量 | 2 |
| 输出线数 | 1 |
| 输出数量 | 1 |
| 输出电流 | 6.8毫安 |
| 传播延迟 | 130纳秒 |
| 静态电流 | 20µA |
| 高度 | 5.08毫米 |
| 长度 | 19.3毫米 |
| 厚度 | 3.9毫米 |
| 宽度 | 6.35毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 不符合RoHS |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
特点
每个输入的施密特触发动作，无需外部组件
迟滞电压在VDD=5V时通常为0.9V，在VDD=10V时为2.3V
抗噪能力大于50%
输入上升和下降时间没有限制
标准化、对称的输出特性
100%的20V静态电流测试
在整个封装温度范围内，18V时的最大输入电流为1µA，18V和25°C时的最大输入电流为100nA
5V、10V和15V参数额定值
符合JEDEC暂定标准第13B号“‘B’系列CMOS器件描述的标准规范”的所有要求
应用领域
波形和脉冲整形器
高噪声环境系统
单稳态多谐振荡器
非稳态多谐振荡器
与非逻辑
引脚图
CAD模型

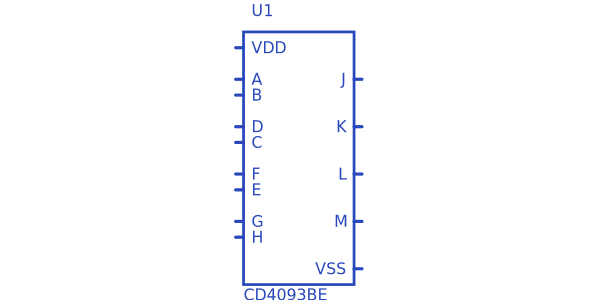

CD4093BE符号

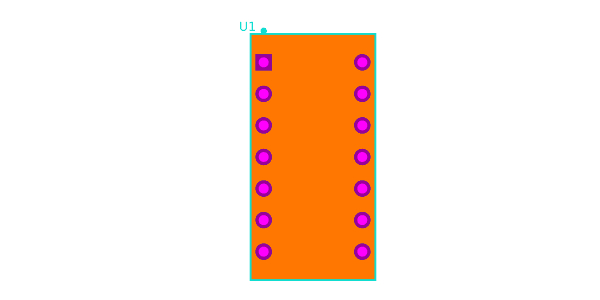

CD4093BE焊垫
CD4093BE 3D模型
封装

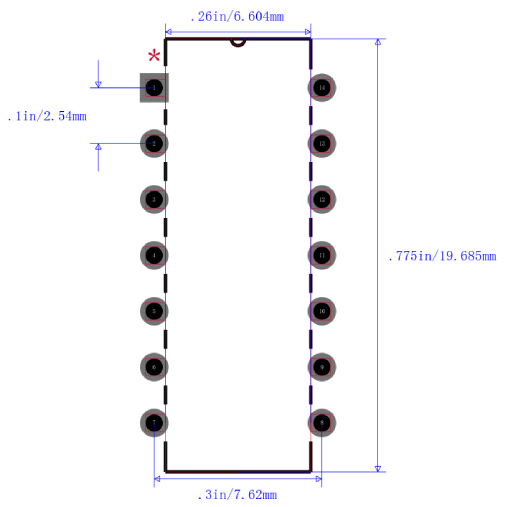

CD4093BE封装
替代型号
| 零件号 | MC74HC00ANG | CD4011BE | CD4011UBE | CD4093BEE4 |
| 制造商 | 安森美半导体 | 德州仪器 | 德州仪器 | 德州仪器 |
| 输入数量 | 2 | 2 | 2 | 2 |
| 引脚数 | 14 | 14 | 14 | 14 |
| 逻辑功能 | 与非 | 与非 | 与非 | 与非 |
| 传播延迟 | 110纳秒 | 90纳秒 | 50纳秒 | 130纳秒 |
| 电源电压 | 3伏 | 5伏 | 5伏 | 5伏 |
| 静态电流 | 1μA | 5μA | 5μA | 4μA |
| 技术 | CMOS | CMOS | CMOS | CMOS |
