描述

CD4051是单端8通道多路开关，它有3个通道选择输入端C、B、A 和一个禁止输入端INH。C、B、A 用来选译通道号，INH 用来控制CD4051是否有效。INH=“1”，即INH=Vp时，所有通道均断开，禁止模拟量输入;当INH=“O”,即INH=Vss 时，通道接通，允许模拟量输入。输入数字信号的范围是Vop~-Vss(3-15V).输入模拟信号的范围是LYm(-15~15V)。所以，用户可以根据自己的输入信号范围和数字控制信号的逻辑电平来选择VP、VSS、VeE 的电压值。例如，如果Vob=5V,Vss=0V,Y=-5v,此时数字信号为0~5V,模拟信号的范围为-5V~+5V。

CD4051由逻辑电平转换电路、8选1译码电路和8个CMOS开关单元三部分组成，其中A、B、C是3位二进制地址输入端，3位二进制的八种组合可用于选择8路通道;INH是地址输入禁止端，其为高电平时，地址输入端无效，即无通道被选通。A、B、C及INH的输入电平与TTL兼容。

CD4051有8个输入\输出端、1个输出/输入端，数字电路供电+E和-E1，模拟电路供电+E和-E2.逻辑电平转换电路的主要作用是把地址输入端A、B、C和地址输入禁止端INH输入的TTL逻辑电平转换成CMOS电平，使开关单元能用TTL电平控制。8选1地址译码电路的主要作用是把来自逻辑电平转换电路的地址输入信号转换成相应的开关单元选通信号，并把相应开关单元接通。

注意：模拟开关只能处理小于电源电压幅度的信号，所以输入信号的幅值必须保证其大小满足规定的电压幅值范围。

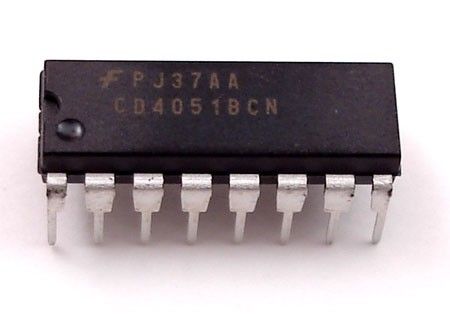

CD4051

规格参数

产品型号	CD4051
品牌商	德州仪器
电源电压范围	3V～15V
输入电压范围	0V～VDD
工作温度范围	M类 55℃～125℃；E类 -40℃～85℃
极限值	电源电压：-0.5V～18V
	输入电压：-0.5V~VDD+0.5V
	输入电流：±10mA
	储存温度：-65℃～150℃
电参数

CD4051电参数

特点

广泛的数字和模拟信号电平：数字3 - 15V，模拟至15Vp-p。
低“ON”电阻：在整个15Vp-p信号输入范围内为80Ω(典型值)，VDD为VEE = 15V。
高“OFF”电阻：VDD时的通道泄漏为±10 pA(典型值) - VEE = 10V。
数字寻址信号的逻辑电平转换为3 - 15V(VDD - VSS = 3 - 15V)，用于将模拟信号切换为15 Vp-p(VDD - VEE = 15V)。
匹配开关特性：对于VDD，RON =5Ω(典型值) - VEE = 15V。
在所有数字控制输入和电源条件下，静态功耗极低：VDD为1μW(典型值) - VSS = VDD - VEE = 10V。
片上二进制地址解码。

应用领域

模拟和数字复用和多路分离
A / D和D / A转换
信号门控
工厂自动化
电视
电器
消费者音频
可编程逻辑电路
传感器

电路图

引脚图

引脚功能说明

CD4051引脚功能表

封装

CD4051(SO-16封装)

CD4051(TSSOP-16封装)

PDF资料

产品制造商介绍

德州仪器(英语：Texas Instruments, TI)是一家位于美国德克萨斯州达拉斯的跨国公司，以开发、制造、销售半导体和计算机技术闻名于世，主要从事数字信号处理与模拟电路方面的研究、制造和销售。它在25个国家有制造、设计或者销售机构。德州仪器是世界第三大半导体制造商，仅次于英特尔，三星;是移动电话的第二大芯片供应商，仅次于高通;同时也是在世界范围内的第一大数字信号处理器(DSP)和模拟半导体组件的制造商，其产品还包括计算器、微控制器以及多核处理器。

德州仪器一直保持着半导体销售前十的名次。在2005年，它仅次于英特尔和三星，排在它之后的是东芝、意法半导体等。德州仪器主要竞争对手包括微型芯片技术公司、Cypress半导体公司、集成设备技术公司、三星电子以及Xilinx公司。

德州仪器在半导体行业有最大的市场份额，估计拥有超过370亿美元的可用市场总量。根据最新报道，德州仪器拥有14%的市场份额。
