CC1000PWR_中文资料_TI_PDF下载_规格参数
产品概述
产品型号 | CC1000PWR |
描述 | 集成电路RF TXRX ISM <1GHZ 28TSSOP |
分类 | RF / IF和RFID，射频收发器IC |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
类型 | 仅TxRx |
射频系列/标准 | 通用ISM <1GHz |
电压-电源 | 2.1V〜3.6V |
工作温度 | -40°C〜85°C |
包装/箱 | 28-TSSOP(0.173英寸，4.40mm宽度) |
供应商设备包装 | 28-TSSOP |
基本零件号 | CC1000 |

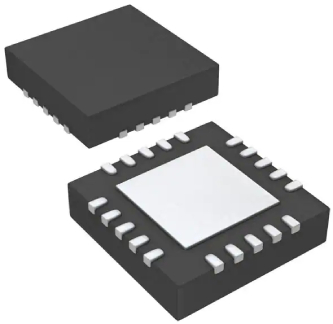

产品图片
CC1000PWR
规格参数
电信IC类型 | 射频和基带电路 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | NRFND |
JESD-30代码 | R-PDSO-G28 |
JESD-609代码 | e4 |
功能数量 | 1个 |
端子数 | 28 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | TSSOP |
包装等效代码 | TSSOP28，.25 |
包装形状 | 长方形 |
包装形式 | 小轮廓，薄型轮廓，缩孔 |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
座高 | 1.2毫米 |
子类别 | 其他电信IC |
调制 | FSK |
灵敏度 | -110dBm |
数据速率(最大值) | 76.8k波特 |
电流-传输 | 5.3mA〜26.7mA |
功率输出 | 10dBm(最大) |
最大电源电流 | 0.001毫安 |
电源电压标称 | 3.0伏 |
频率 | 315MHz，433MHz，868MHz，915MHz |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 鸥翼型 |
端子间距 | 0.65毫米 |
终端位置 | DUAL |
时间@峰值回流温度最大值(秒) | 未标明 |
长度 | 9.7毫米 |
宽度 | 4.4毫米 |
制造商包装说明 | 4.40毫米，符合ROHS，TSSOP-28 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
特点
真正的单芯片UHF射频收发器
极低的电流消耗
频率范围300-1000 MHz
集成位同步器
高灵敏度(2.4 kBaud时，典型值为-110 dBm)
可编程输出功率-20至10 dBm
小尺寸(TSSOP-28或UltraCSP™封装)
低电源电压(2.1 V至3.6 V)
所需的外部组件很少
无需外部RF开关/ IF滤波器
RSSI输出
单端口天线连接
FSK数据速率高达76.8 kBaud
符合EN 300220和FCC CFR47第15部分
以250 Hz为步进的可编程频率使得无需TCXO即可实现晶体温度漂移补偿
适用于跳频协议
提供开发套件
易于使用的软件，用于生成CC1000配置数据
应用领域
信号处理
汽车
电源管理
医疗
家庭自动化
AMR-自动抄表
低功耗遥测
无线警报和安全系统
游戏控制器和高级玩具
RKE-双向远程无钥匙进入
超低功耗UHF无线数据发送器和接收器
315/433/868和915 MHz ISM / SRD频段系统
