产品概述

产品型号	ADUM3201ARZ
描述	DGTL ISO 2500VRMS 2通道GP 8SOIC
分类	隔离器，数字隔离器
制造商	ADI公司
系列	iCoupler®
打包	管
零件状态	活性
电压-电源	3V〜5.5V
工作温度	-40°C〜105°C
包装/箱	8-SOIC(0.154英寸，3.90mm宽度)
供应商设备包装	8-SOIC
基本零件号	ADUM3201

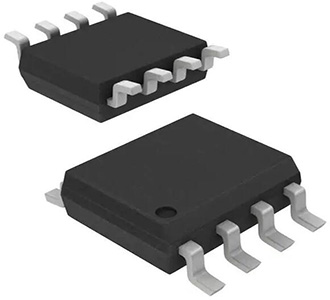

产品图片

ADUM3201ARZ

规格参数

制造商包装说明	符合ROHS，MS-012AA，SOIC-8
符合REACH	是
符合欧盟RoHS	是
符合中国RoHS	是
状态	活性
技术	磁耦合
接口IC类型	接口电路
JESD-30代码	R-PDSO-G8
JESD-609代码	e3
功能数量	1个
端子数	8
电压-隔离	2500Vrms
数据速率	1Mbps
传播延迟tpLH / tpHL(最大值)	150ns，150ns
上升/下降时间(典型值)	10ns，10ns
包装主体材料	塑料/环氧树脂
包装代码	SOP
包装形状	长方形
包装形式	小轮廓
峰值回流温度(℃)	260
座高	1.75毫米
安装类型	表面贴装
技术	CMOS
温度等级	产业
终端完成	哑光锡
终端表格	鸥翼型
端子间距	1.27毫米
终端位置	DUAL
时间@峰值回流温度最大值(秒)	30
长度	4.9毫米
宽度	3.9毫米

环境与出口分类

RoHS状态	符合ROHS3
水分敏感性水平(MSL)	1(无限制)

特点

增强的系统级ESD性能
高温运行
窄体
低功耗运行
双向通讯
3/5V电平转换
高数据速率(DC至25Mbps(NRZ))
3ns最大脉冲宽度失真
3ns最大通道间匹配
高共模瞬变抗扰度(> 25kV / µs)

应用领域

汽车信号处理
数字现场总线隔离

CAD模型

ADUM3201ARZ符号

ADUM3201ARZ脚印

PDF资料

产品制造商介绍

亚德诺半导体技术有限公司(英语：Analog Devices，NYSE：ADI)是一家财富500强美国的跨国半导体装置生产商，目前正在设计大小范围为65奈米到3微米的电路。该公司总部位于麻省诺伍德市，于美国与爱尔兰利默里克市拥有生产工厂，于菲律宾拥有巨大的包装设备，开发中心位于以色列、中国北京及上海、日本东京、台湾台北、苏格兰爱丁堡、澳洲墨尔本、印度海得拉巴及班加洛、德国慕尼黑、西班牙瓦仑西瓦与其他地方。作为领先业界40多年的高性能模拟集成电路(IC)制造商，ADI的产品用于模拟信号和数字信号处理领域。
