ADUM1100BRZ中文资料与电路图

从Kynix购入该产品

描述

ADUM1100BRZ是采用ADI公司iCoupler®技术的数字隔离器。该隔离器件将高速CMOS与单芯片空芯变压器技术融为一体,具有优于光耦合器等替代器件的出色性能特征。其采用3.0V至5.5V电源电压工作,拥有<18ns的传播延迟和<2ns的边缘不对称性,最高承受125°C的温度。该器件功耗极低,静态电流小于0.9mA(两侧之和),每Mbps数据速率的动态电流小于160μA。与其他光耦合器不同,ADUM1100BRZ通过已取得专利的刷新特性提供直流正确性,可持续更新输出信号。

产品概述

产品型号

ADUM1100BRZ

描述

DGTL ISO 2500VRMS 1路GP 8SOIC

分类

隔离器,数字隔离器

制造商

ADI公司

系列

iCoupler®

电压-电源

3V〜5.5V

工作温度

-40°C〜105°C

包装/箱

8-SOIC(0.154英寸,3.90mm宽度)

供应商设备包装

8-SOIC

基本零件号

ADUM110

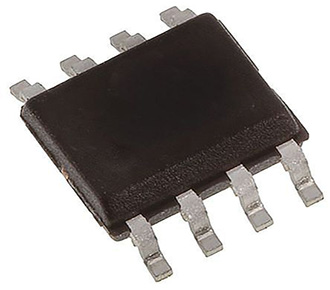

产品图片

ADUM1100BRZ

ADUM1100BRZ

规格参数

产品种类

数字隔离器

零件状态

活性

系列

ADUM1100

极性

Unidirectional

绝缘电压

2.5 kVrms

隔离类型

Magnetic Coupling

数据速率

100 Mb/s

传播延迟时间

18 ns

电源电压-最大

5.5 V

电源电压-最小

3 V

工作电源电流

800 uA

最小工作温度

- 40℃

最大工作温度

+ 125℃

最大下降时间

3 ns (Typ)

最大上升时间

3 ns (Typ)

工作电源电压

5.5 V

Pd-功率耗散

240 mW

脉冲宽度

10 ns

通道数

1个

输入线数

1个

深度

1.5毫米

长度

5毫米

宽度

4毫米

包装

管子

安装风格

SMD/SMT

封装 / 箱体

SOIC-8

封装

Cut Tape

封装

MouseReel

封装

Reel

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

1(无限制)

特点

  • >25kV/µs高共模瞬变抗扰度

  • 低功耗运行

  • 直流至100Mbps(NRZ)的高数据速率

应用领域

  • 工业计算机

  • 计算机外围设备

电路图

引脚图

封装

ADUM1100BRZ封装

ADUM1100BRZ封装

替代型号

型号制造商品名描述
ADUM1100URZ亚德诺接口隔离器SOIC 8Pin 3V 100Mbps
ADUM1100UR亚德诺接口隔离器SOIC 8Pin 5V 100Mbps
ADUM1100BRZ-RL7亚德诺接口隔离器SOIC-8 8Pin 5V 100Mbps

PDF资料

应用笔记

类型

标题

PDF

ADUM1100BRZ产品修订记录.pdf

PDF

ADUM1100BRZ开发手册.pdf

PDF

ADUM1100BRZ其他数据使用手册.pdf
