ADS4449IZCR模数转换器
描述
ADS4449IZCR是—款高线性、四通道、14位、250MSPS模数转换器(ADC)。此器件针对低功耗和高无杂散动态范围(SFDR)而设计，具有低噪声性能以及在宽输入频率范围内出色的SFDR。
产品概述
产品型号 | ADS4449IZCR |
描述 | 集成电路ADC 14BIT PIPELINED 144NFBGA |
分类 | 集成电路(IC)，数据采集-模数转换器(ADC) |
制造商 | 德州仪器 |
电压-电源，模拟 | 1.8V〜2V |
电压-电源，数字 | 1.7V〜2V |
工作温度 | -40°C〜85°C |
包装/箱 | 144-LFBGA |
供应商设备包装 | 144-NFBGA(10x10) |
基本零件号 | ADS4449 |
产品图片
ADS4449IZCR
规格参数
产品种类 | 模数转换器-ADC |
系列 | ADS4449 |
零件状态 | 活性 |
分辨率 | 14位 |
采样比 | 250MS/秒 |
结构 | 管道 |
模拟电源电压 | 3.15V至3.45V |
数字电源电压 | 1.7V至2V |
SNR–信噪比 | 71.1分贝 |
特点 | 高性能 |
输出类型 | DDR，LVDS |
功耗 | 1.47瓦 |
DNL-微分非线性 | +/-0.95LSB |
ENOB-有效位数 | 11.5位 |
工作电源电压 | 3.3伏 |
Pd-功率耗散 | 1.6瓦 |
A/D转换器数量 | 2 |
模拟输入数量 | 4 |
位数 | 14 |
通道数 | 4 |
转换器数量 | 4 |
元素数 | 4 |
输入数量 | 4 |
高度 | 1.5毫米 |
长度 | 10毫米 |
厚度 | 950微米 |
宽度 | 10毫米 |
封装 | 托盘 |
安装风格 | 贴片/贴片 |
封装/箱体 | NFBGA-144 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
特点
●四通道
●14位分辨率
●最大采样数据速率：250MSPS
●功耗：
。每通道365mW
●170MHzIF(典型值)时的频谱性能：
。信噪比：69dBFS
。SFDR：86dBc
●DDRLVDS数字输出接口
●内部抖动
●包装：144端子NFBGA(10.00毫米×10.00毫米)
CAD模型
ADS4449IZCR符号

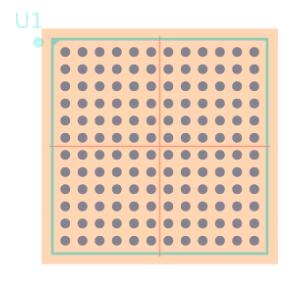

ADS4449IZCR脚印
替代型号
型号 | 制造商 | 品名 | 描述 |
ADS4449IZCRR | 德州仪器 | AD转换器 | 四通道，14位，250MSPS，低功耗ADC |
ADS4449IZCRT | 德州仪器 | AD转换器 | 四通道，14位，250MSPS ，低功耗ADC |
AM3352BZCZD80 | 德州仪器 | AD转换器 | 32位，CORTEX-A8，800MHZ，NFBGA-324 |
AM3358BZCZ100 | 德州仪器 | AD转换器 | SITARA CORTEX A8, 1GHZ, 324BGA |
PDF资料
产品制造商介绍
德州仪器(英语：Texas Instruments，简称：TI)，是美国德克萨斯州一家半导体跨国公司，以开发、制造、销售半导体和计算机技术闻名于世，主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。美国德州仪器由塞瑟尔·H·格林、J·埃里克·约翰逊、尤金·麦克德莫特、帕特里克·E·哈格蒂在1947年创办。最初是其母公司地球物理业务公司(Geophysical Service Incorporated, GSI)用来生产新发明的晶体管的。
