元器件信息库 ADS1015IDGSR
三月 4 2020
ADS1015IDGSR_中文资料_TI_PDF下载_规格参数
产品概述
产品型号 | ADS1015IDGSR |
描述 | 集成电路ADC 12BIT SIGMA-DELTA 10VSSOP |
分类 | 集成电路(IC)，数据采集-模数转换器(ADC) |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C〜125°C |
包装/箱 | 10-TFSOP，10-MSOP(0.118英寸，3.00mm宽度) |
供应商设备包装 | 10-VSSOP |
基本零件号 | ADS1015 |
产品图片
ADS1015IDGSR
规格参数
制造商包装说明 | MSOP-10 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
转换器类型 | ADC，DELTA-SIGMA |
模拟输入电压-最小值 | -4.096伏 |
模拟输入最大电压 | 4.096伏 |
转换时间上限 | 303.03微秒 |
JESD-30代码 | S-PDSO-G10 |
JESD-609代码 | e4 |
线性最大误差(EL) | 0.0122% |
模拟输入通道数 | 4.0 |
位数 | 12 |
功能数量 | 1个 |
端子数 | 10 |
最低工作温度 | -40℃ |
最高工作温度 | 125℃ |
输出位码 | 2的补码二进制 |
输出格式 | 系列 |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | TSSOP |
包装等效代码 | TSSOP10，.19、20 |
包装形状 | 广场 |
包装形式 | 小轮廓，薄型轮廓，缩孔 |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
采样率 | 0.0033兆赫 |
座高 | 1.07毫米 |
子类别 | 其他转换器 |
最大电源电流 | 0.3毫安 |
电源电压标称 | 3.3伏 |
电压-电源，模拟 | 2V至5.5V |
电压-电源，数字 | 2V至5.5V |
安装类型 | 表面贴装 |
温度等级 | 汽车业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 0.5毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 3.0毫米 |
宽度 | 3.0毫米 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 2(1年) |
特点
超小型QFN封装：2mm×1,5mm×0.4mm
宽电源范围：2.0V至5.5V
低电流消耗：
连续模式：仅150µ
单次拍摄模式：自动关机
可编程数据速率：128SPS至3.3kSPS
内部低漂移电压基准
内部振荡器
内部PGA
I 2 C接口：引脚可选地址
四路单端或两路差分输入(ADS1015)
可编程比较器(ADS1014和ADS1015)
应用领域
便携式仪器
消费品
电池监控
温度测量
工厂自动化和过程控制
CAD模型
ADS1015IDGSR符号
ADS1015IDGSR脚印
PDF资料
产品制造商介绍
德州仪器(英语：Texas Instruments，简称：TI)，是全球领先的半导体跨国公司，在2011年收购美国国家半导体(National Semiconductor)之后，TI拥有由约45000种模拟电路产品及客户设计工具组成的投资组合，这使TI成为世界上最大模拟电路元器件生产厂商。2011年TI在财富500强中位列第175名。TI旗下业务有两个主要分支：半导体(SC)和教育技术(ET)，其中半导体业务创造了公司收益的约96%。
相关产品推荐
| 图片 | 产品型号 | 品牌 | 描述 | 数量 | 价格 (USD) |
 |
ADS1112IDGSTG4 | Company:Texas Instruments | Remark:ADS1112IDGSTG4是一款精密、连续自校准模数(a/D)转换器，在小型MSOP–10封装和无铅QFN风格(小外形、无铅)封装中具有两个差分或三个单端通道，分辨率高达16位。车载输入电压范围为±042.8V。它使用与I2C兼容的串行接口，并具有两个地址引脚，允许用户从八个I2C从机地址中选择一个。由2.7V至5.5V的单电源供电。ADS1112IDGSTG4可以每秒15、30、60或240个采样(SPS)的速率执行转换。 | In Stock:10000 Buy |
Buy | Price:call |  |
ADS8363SRHBR | Company:Texas Instruments | Remark:ADS8363SRHBR是一款双通道、16位、1MSPS模数转换器(ADC)，具有八个伪或四个全差分输入通道，分为两对，用于同时采集信号。模拟输入与ADC的输入保持差分。输入多路复用器可以在伪差分模式下使用，每个ADC(4x2)最多支持四个通道，或者在允许每个ADC(2x2)最多转换两个输入的全差分模式下使用。 | In Stock:2129 Buy |
Buy | Price:call |  |
ADSP-21565KSWZ10 | Company:Analog Devices | Remark:ADSP-21565KSWZ10处理器的速度最高可达1GHz，是SHARC®系列产品的成员。ADSP-21565KSWZ10处理器基于SHARC+单核。这个处理器是SIMD的成员SHARC数字信号处理器(DSP)系列模拟设备公司，超级哈佛体系结构。32个-位/40位/64位浮点处理器针对高性能音频/浮点应用程序，具有大容量片上静态随机存取存储器(SRAM)、消除输入/输出(I/O)瓶颈的多条内部总线，以及创新的数字音频接口(DAI)。 | In Stock:8200 Buy |
Buy | Price:call |  |
ADS1291IPBSR | Company:Texas Instruments | Remark:ADS1291IPBSR是多通道同步采样24位Δ-Σ模数转换器(ADC)，它具有内置的可编程增益放大器(PGA)、内部基准和板载振荡器。ADS1291IPBSR包含便携式低功耗医疗心电图(ECG)、体育和健身应用通常所需的所有功能。凭借高集成度和出色的性能，此器件可在显著减少尺寸、功耗和总体成本的前提下创建可扩展的医疗仪器系统。ADS1291IPBSR每通道具有灵活的输入多路复用器，此多路复用器可独立连接至内部生成的信号，实现测试、温度和持续断线检测。 | In Stock:70 Buy |
Buy | Price:call |  |

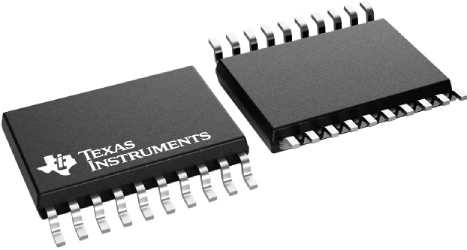

ADS1147IPWR | Company:Texas Instruments | Remark:ADS1147IPWR是精密的16位模数转换器(ADC)，包括许多集成功能，以降低传感器测量应用的系统成本和组件数量。该器件具有一个低噪声、可编程增益放大器(PGA)、一个带单周期稳定数字滤波器的精密deltasigma(Δ∑)ADC和一个内部振荡器。ADS1147IPWR还提供一个内置的低漂移电压基准，以及两个匹配的可编程励磁电流源(IDAC)。此外，多路复用器集成了传感器烧毁检测、热电偶电压偏置、系统监控和通用数字I/O。 | In Stock:3830 Buy |
