XC6SLX45-3FG484I_中文资料_Xilinx_规格参数_PDF_特点

从Kynix购入该产品

产品概述

产品型号

XC6SLX45-3FG484I

描述

集成电路FPGA 316 I / O 484FBGA

分类

集成电路(IC),嵌入式-FPGA(现场可编程门阵列)

制造商

Xilinx公司

系列

Spartan®-6LX

打包

托盘

零件状态

活性

电压-电源

1.14V〜1.26V

工作温度

-40°C〜100°C(TJ)

包装/箱

484-BBGA

供应商设备包装

484-FBGA(23x23)

基本零件号

XC6SLX45

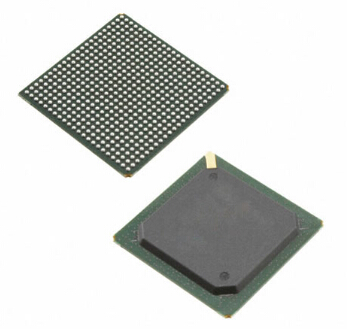

产品图片

XC6SLX45-3FG484I

XC6SLX45-3FG484I

规格参数

可编程逻辑类型

现场可编程门阵列

符合REACH

状态

活性

最大时钟频率

862.0兆赫

CLB-Max的组合延迟

0.21纳秒

JESD-30代码

S-PBGA-B484

JESD-609代码

00

总RAM位

2138112

CLB数量

3411.0

输入数量

316.0

逻辑单元数

43661.0

输出数量

316.0

端子数

484

最低工作温度

-40℃

最高工作温度

100℃

峰值回流温度(℃)

225

电源

1.2,2.5 / 3.3

座高

2.6毫米

子类别

现场可编程门阵列

电源电压标称

1.2伏

最小供电电压

1.14伏

最大电源电压

1.26伏

安装类型

表面贴装

技术

CMOS

温度等级

产业

终端完成

锡/铅(Sn63Pb37)

终端表格

端子间距

1.0毫米

终端位置

底部

时间@峰值回流温度最大值(秒)

30

长度

23.0毫米

宽度

23.0毫米

包装主体材料

塑料/环氧树脂

包装代码

BGA

包装等效代码

BGA484,22X22,40

包装形状

四方形

包装形式

网格阵列

制造商包装说明

23 X 23 MM,1 MM间距,FBGA-484

环境与出口分类

RoHS状态

符合RoHS规定

水分敏感性水平(MSL)

3(168小时)

特点

  • Spartan-6LXFPGA:逻辑优化

  • 专为低成本而设计

  • 多个高效集成块

  • 优化的I/O标准选择

  • 交错垫

  • 大批量塑料丝焊封装

  • 静态和动态功耗低

  • 45nm工艺针对成本和低功耗进行了优化

  • 休眠掉电模式可实现零功耗

  • 挂起模式通过多引脚唤醒,控制增强来维持状态和配置

  • 多电压,多标准SelectIO™接口库

  • 每个差分I/O高达1,080Mb/s的数据传输速率

  • 可选输出驱动器,每个引脚最大24mA

  • 3.3V至1.2VI/O标准和协议

  • 低成本HSTL和SSTL存储器接口

  • 热插拔合规

  • 可调的I/O转换速率以改善信号完整性

  • LXTFPGA中的高速GTP串行收发器

  • 高达3.2Gb/s

  • 用于PCIExpress设计(LXT)的集成端点模块

  • 低成本PCI®技术支持与33MHz,32位和64位规范兼容。

  • 高效的DSP48A1切片

  • 高性能算术和信号处理

  • 快速的18x18乘法器和48位累加器

  • 流水线和级联能力

  • 预加器以协助过滤器应用

  • 集成内存控制器模块

  • DDR,DDR2,DDR3和LPDDR支持

  • 数据速率高达800Mb/s(12.8Gb/s峰值带宽)

  • 具有独立FIFO的多端口总线结构可减少设计时序问题

  • 逻辑资源丰富,逻辑容量增加

  • 可选的移位寄存器或分布式RAM支持

  • 高效的6输入LUT可提高性能并最大程度地降低功耗

  • 具有双触发器的LUT,适用于以管线为中心的应用

  • 具有多种粒度的BlockRAM

  • 具有块写入功能的快速块RAM

  • 18Kb块可以选择编程为两个独立的9Kb块RAM

  • 时钟管理磁贴(CMT)可增强性能

  • 低噪声,灵活的时钟

  • 数字时钟管理器(DCM)消除了时钟偏斜和占空比失真

  • 锁相环(PLL)用于低抖动时钟

  • 频率合成,同时进行乘法,除法和相移

  • 16个低偏斜的全球时钟网络

  • 简化配置,支持低成本标准

  • 2针自动检测配置

  • 广泛的第三方SPI(最高x4)和NOR闪存支持

  • 具有JTAG的功能丰富的Xilinx平台闪存

  • MultiBoot支持使用看门狗保护功能对多个比特流进行远程升级

  • 增强的安全性,可保护设计

  • 唯一的设备DNA标识符,用于设计验证

  • 大型设备中的AES比特流加密

  • 借助增强的低成本MicroBlaze™软处理器实现更快的嵌入式处理

  • 业界领先的IP和参考设计

  • 高速接口,包括:串行ATA,Aurora,1G以太网,PCIExpress,OBSAI,CPRI,EPON,GPON,DisplayPort和XAUI

CAD模型

XC6SLX45-3FG484I符号

XC6SLX45-3FG484I符号

XC6SLX45-3FG484I脚印

XC6SLX45-3FG484I脚印

PDF资料

产品制造商介绍

赛灵思(英语:Xilinx)是一家位于美国的可编程逻辑器件生产商。该公司发明了现场可编程逻辑门阵列,并由此成名。赛灵思还是第一个无晶圆厂半导体公司。1984年创建于美国加利福尼亚州的硅谷,总部位于硅谷核心的圣荷西,并在科罗拉多州、爱尔兰、新加坡、印度、中国大陆、台湾、日本等地拥有分支机构。[4][5]2018年7月17日以3亿美元收购北京人工智能芯片初创公司深鉴科技。2019年4月25日赛灵思收购位于加州尔湾的私有公司SolarflareCommunications。
