TVP7002PZPR中文资料与引脚图及封装

库存: 5305
从Kynix购入该产品

描述

TVP7002PZPR由3.3V和1.9V电源供电,并集成了具有钳位功能和可变增益的三重高性能模数(A/D)转换器,每个通道可独立编程。钳位时序窗口由外部脉冲提供或内部生成。TVP7002在SOG输入上包含模拟切片电路,以支持亮度同步或绿色同步提取。此外,可以使用同步限幅器从复合同步中提取离散HSYNC和VSYNC。还包含一个完整的水平锁相环(PLL)模块,用于从HSYNC输入生成像素时钟。像素时钟输出频率范围为12MHz至165MHz。该器件的所有编程均通过工业标准I2C接口完成,该接口支持寄存器设置的读取和写入。TVP7002PZPR采用节省空间的100引脚TQFP PowerPAD封装。

产品概述

产品型号

TVP7002PZPR

描述

IC视频数字化仪100HTQFP

分类

集成电路(IC),线性-视频处理

制造商

德州仪器

打包

卷带式(TR)

电压-电源

1.8V〜2.0V,3.0V〜3.6V

包装/箱

100-TQFP裸露垫

供应商设备包装

100-HTQFP(14x14)

基本零件号

TVP700

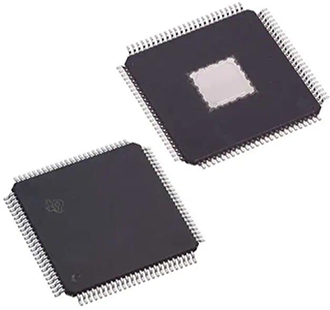

产品图片

TVP7002PZPR

TVP7002PZPR

规格参数

制造商包装说明

HTQFP-100

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

消费类IC

消费电路

JESD-30代码

S-PQFP-G100

JESD-609代码

e4

功能数量

1个

端子数

100

最低工作温度

0℃

最高工作温度

70℃

包装主体材料

塑料/环氧树脂

包装代码

TFQFP

包装等效代码

TQFP100,.63SQ

包装形状

四方形

包装形式

FLATPACK,薄型,精细间距

峰值回流温度(℃)

260

座高

1.2毫米

子类别

其他消费类IC

电源电压最小值(Vsup)

1.8伏

电源电压最大值(Vsup)

2.0伏

安装类型

表面贴装

温度等级

商业类

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

鸥翼型

端子间距

0.5毫米

终端位置

QUAD

长度

14.0毫米

宽度

14.0毫米

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

3(168小时)

引脚图

封装

TVP7002PZPR封装

TVP7002PZPR封装

PDF资料
