元器件信息库 TS3A24157RSER
八月 25 2021
TS3A24157RSER中文资料价格PDF
描述
TS3A24157RSER是一款双向、2通道、单刀双掷(SPDT)模拟开关，设计用于在1.65V至3.6V的电压范围内运行。该器件提供低导通电阻和与先断后通功能，以防止信号从一个通道传输到另一个通道期间的信号失真，该器件具有出色的总谐波失真(THD)性能和极低的功耗。这些特性使该设备适用于便携式音频应用。
产品概述
| 制造商 | 德州仪器 |
| 制造商产品编号 | TS3A24157RSER |
| 供应商 | 德州仪器 |
| 描述 | IC 开关双 SPDT 10UQFN |
| 详细描述 | 2 电路 IC 开关 2：1 600 毫欧 10-UQFN(2.0x1.5) |
| 类别 | 集成电路(IC)接口-模拟开关，多路复用器，多路分解器 |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 10-UFQFN |
| 供应商器件封装 | 10-UQFN(2.0x1.5) |
| 基本产品编号 | TS3A24157 |
产品图片
TS3A24157RSER
规格参数
| 零件状态 | 活性 |
| 开关电路 | 单刀双掷 |
| 复用器/解复用器电路 | 2:1 |
| 电路数 | 2 |
| 通态电阻(最大) | 600毫欧 |
| 通道间匹配(ΔRon) | 50毫欧 |
| 电压-电源，单(V+) | 1.65V~3.6V |
| 切换时间(Ton,Toff)(Max) | 35ns、25ns |
| -3db带宽 | 50MHz |
| 电荷注入 | 8.75pc |
| 通道电容(CS(关)，CD(关)) | 50pF |
| 电流-泄漏(IS(关闭))(最大) | 50nA |
| 箱/包 | QFN |
| 引脚数 | 10 |
| 带宽 | 50兆赫 |
| 高电平输出电流 | 300mA |
| 界面 | I2C |
| 低电平输出电流 | 300mA |
| 最大电源电流 | 25毫安 |
| 最大电源电压 | 3.6V |
| 最小电源电压 | 1.65伏 |
| 通道数 | 2 |
| 输入数量 | 2 |
| 输出数量 | 4 |
| 工作电源电流 | 15毫安 |
| 通态电阻 | 450毫欧 |
| 工作电源电压 | 3伏 |
| 包装 | 磁带和卷轴 |
| 关断延迟时间 | 25纳秒 |
| 开启延迟时间 | 35纳秒 |
| 高度 | 600微米 |
| 长度 | 1.5毫米 |
| 厚度 | 550微米 |
| 宽度 | 2毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 湿气敏感度(MSL) | 1(无限制) |
| REACH状态 | REACH不受影响 |
特点
指定先开后合开关
低导通电阻(最大0.65Ω)
低电荷注入
出色的导通电阻匹配
低总谐波失真
1.65V至3.6V单电源操作
双向信号路径
闩锁性能超过100mA，符合JESD78，II类
根据JESD22测试的ESD性能
应用领域
手机
PDA
便携式仪器
音频和视频信号路由
低压数据采集系统
通信电路
调制解调器
硬盘驱动器
计算机外围设备
无线终端和外围设备
电路图
引脚图
CAD模型

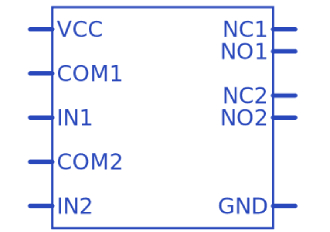

TS3A24157RSER符号

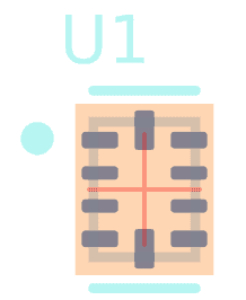

TS3A24157RSER焊垫
TS3A24157RSER 3D模型
封装

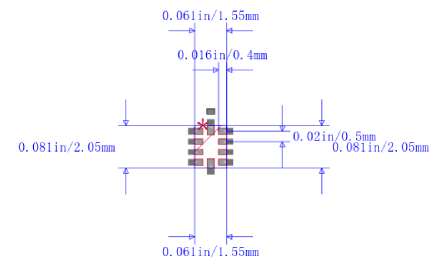

TS3A24157RSER封装
替代型号
| 型号 | 制造商 | 品名 | 描述 |
| TS3A24157RSERG4 | 德州仪器 | 接口芯片 | 0.65-Ω双路SPDT模拟开关双通道2:1复用器/解复用器 |
