元器件信息库 TPD12S520DBTR
四月 18 2020
TPD12S520DBTR_中文资料_TI_PDF下载_规格参数
产品概述
产品型号 | TPD12S520DBTR |
描述 | IC接口专用38TSSOP |
分类 | 集成电路(IC)，界面-专业 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
电压-电源 | 5伏 |
包装/箱 | 38-TFSOP(0.173英寸，4.40mm宽度) |
供应商设备包装 | 38-TSSOP |
基本零件号 | TPD12 |
产品图片
TPD12S520DBTR
规格参数
制造商包装说明 | 绿色，TSSOP-38 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
消费类IC | 消费电路 |
接口 | HDMI接口 |
JESD-30代码 | R-PDSO-G38 |
JESD-609代码 | e4 |
功能数量 | 1个 |
端子数 | 38 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | TSSOP |
包装等效代码 | TSSOP38，.25、20 |
包装形状 | 长方形 |
包装形式 | 小轮廓，薄型轮廓，缩孔 |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
座高 | 1.2毫米 |
子类别 | 其他消费类IC |
最大电源电流 | 0.005毫安 |
电源电压最大值(Vsup) | 5.5伏 |
安装类型 | 表面贴装 |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 0.5毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 9.7毫米 |
宽度 | 4.4毫米 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 2(1年) |
特点
IEC 61000-4-2 4级ESD保护
外部线路上的±8kV接触放电
HDMI驱动器的单芯片ESD解决方案
12通道ESD保护二极管
支持所有HDMI 1.3和HDMI 1.4数据速率(–3 dB频率> 3 GHz)
高速TMDS线路的0.8 pF电容
差分信号对之间的0.05pF匹配电容
38引脚TSSOP通过HDMI连接器提供无缝布局选项
适用于空间受限应用的24引脚WQFN封装
反向驱动保护
无铅封装
应用领域
消费电子
成像
工业
多媒体
视频和视觉
CAD模型
TPD12S520DBTR符号
TPD12S520DBTR脚印
PDF资料
产品制造商介绍
德州仪器(英语：Texas Instruments，简称：TI)，是全球领先的半导体跨国公司，其一直保持着半导体销售前十的名次。在2005年，它仅次于英特尔和三星，排在它之后的是东芝、意法半导体等。德州仪器主要竞争对手包括微型芯片技术公司、Cypress半导体公司、集成设备技术公司、三星电子以及Xilinx公司。德州仪器在半导体行业有最大的市场份额，估计拥有超过370亿美元的可用市场总量。根据最新报道，德州仪器拥有14%的市场份额。
相关产品推荐
| 图片 | 产品型号 | 品牌 | 描述 | 数量 | 价格 (USD) |
 |
TPD4E1B06DCKR | Company:Texas Instruments | Remark:TPD4E1B06DCKR是一个4通道双向瞬态电压抑制器(TVS)二极管阵列。该器件具有用于精密模拟测量的超低漏电流(0.5nA)。±12kV接触和±15kV气隙ESD保护超过IEC61000-4-24级要求。 | In Stock:18406 Buy |
Buy | Price:call |  |
TPD2E009DBZR | Company:Texas Instruments | Remark:产品型号：TPD2E009DBZR 描述：TVS二极管5.5V 8V SOT23-3 分类：电路保护，TVS-二极管 制造商：德州仪器 打包：切割带(CT) 零件状态：活性 | In Stock:On Order Buy |
Buy | Price:call |  |

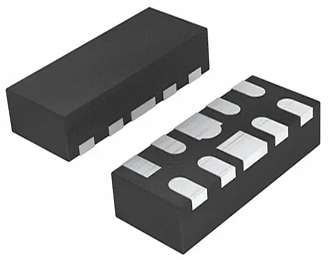

TPD4E05U06DQAR | Company:Texas Instruments | Remark:产品型号：TPD4E05U06DQAR 描述：TVS二极管5.5V 14V 10SON 分类：电路保护，TVS-二极管 制造商：德州仪器 打包：切割带(CT) 零件状态：活性 | In Stock:On Order Buy |
