元器件信息库 TMS320F2812PGFQ
一月 16 2021

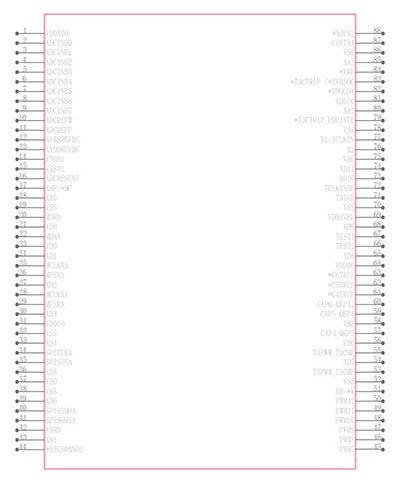

TMS320F2812PGFQ引脚图与封装
描述
TMS320F2812PGFQ器件属于TMS320C28xDSP系列器件，具有高性能静态CMOS技术，高性能32位CPU(TMS320C28x)，片上存储器高达128K×16闪存，具有三个外部中断，支持45个外设中断的外设中断扩展(PIE)块，三个32位CPU定时器，12位ADC，16通道，是适用于高要求控制应用的高度集成和高性能的解决方案。
产品概述
产品型号 | TMS320F2812PGFQ |
描述 | IC MCU 32BIT 256KB闪存176LQFP |
分类 | 集成电路(IC)，嵌入式-微控制器 |
制造商 | 德州仪器 |
系列 | 汽车，AEC-Q100，C2000™C28x定点 |
打包 | 托盘 |
电压-电源(Vcc / Vdd) | 1.81V〜2V |
工作温度 | -40°C〜125°C(TA) |
包装/箱 | 176-LQFP |
供应商设备包装 | 176-LQFP(24x24) |
基本零件号 | TMS320 |
产品图片
TMS320F2812PGFQ
规格参数
制造商包装说明 | LQFP-176 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
地址总线宽度 | 19.0 |
位大小 | 32 |
边界扫描 | 是 |
最大时钟频率 | 150.0兆赫 |
外部数据总线宽度 | 16.0 |
格式 | 固定点 |
内部总线架构 | 多 |
JESD-30代码 | S-PQFP-G176 |
JESD-609代码 | e4 |
低功耗模式 | 是 |
外部中断数 | 3.0 |
端子数 | 176 |
计时器数 | 8.0 |
片上数据RAM宽度 | 16 |
片上程序ROM宽度 | 16.0 |
最低工作温度 | -40℃ |
最高工作温度 | 125℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | LFQFP |
包装等效代码 | QFP176,1.0SQ，20 |
包装形状 | 四方形 |
包装形式 | FLATPACK，低调，精细间距 |
峰值回流温度(℃) | 260 |
电源 | 1.9,3.3 |
PWM通道 | 16 |
RAM(字) | 18432 |
ROM可编程性 | 光盘 |
筛选水平 | AEC-Q100 |
座高 | 1.6毫米 |
子类别 | 数字信号处理器 |
最大电源电流 | 230.0毫安 |
电源电压标称 | 1.9伏 |
最小供电电压 | 1.81伏 |
最大电源电压 | 2.0伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 汽车业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 鸥翼型 |
端子间距 | 0.5毫米 |
终端位置 | QUAD |
长度 | 24.0毫米 |
宽度 | 24.0毫米 |
环境与出口分类
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 3(168小时) |
| REACH状态 | 非REACH产品 |
无铅 | 无铅 |
| 辐射硬化 | 不 |
REACH SVHC | 无SVHC |
特点
高性能静态CMOS技术
150MHz(6.67ns周期时间)
低功耗(135MHz时的1.8-V内核、150MHz时的1.9-V内核、3.3-VI/O)设计
JTAG边界扫描支持
IEEE标准1149.1-1990IEEE标准测试访问端口和边界扫描架构
高性能32位CPU(TMS320C28x)
16×16和32×32MAC操作
16×16双MAC
哈佛巴士架构
原子操作
快速中断响应和处理
统一内存编程模型
4M线性程序/数据地址到达
代码高效(在C/C++和汇编中)
TMS320F24x/LF240x处理器源代码兼容
片上存储器
高达128K×16闪存(四个8K×16和六个16K×16扇区)
1K×16OTPROM
L0和L1：2个4K×16块，每个单访问RAM(SARAM)
H0：1块8K×16SARAM
M0和M1：2块1K×16每个SARAM
引导ROM(4K×16)
具有软件启动模式
标准数学表
外部接口(F2812)
超过1M×16总内存
可编程等待状态
可编程读/写选通时序
三个独立的芯片选择
字节序：小字节序
应用领域
高级驾驶辅助系统(ADAS)
楼宇自动化
电子销售终端
电动汽车/混合动力电动汽车(EV/HEV)动力传动
工厂自动化
电网基础设施
工业运输
医疗、保健与健身
电机驱动器
引脚图
封装
TMS320F2812PGFQ封装
替代型号
型号 | 制造商 | 品名 | 描述 |
TMS320F28335PGFA | 德州仪器 | 微控制器 | 32Bit C28x RISC 512KB Flash 1.9V/3.3V 176Pin LQFP |
TMS320F2812PGFA | 德州仪器 | 微控制器 | 32Bit 150MHz 150MIPS 176Pin LQFP |
TMS320F28234PGFA | 德州仪器 | 微控制器 | 32Bit C28x RISC 256KB Flash 1.9V/3.3V 176Pin LQFP |
TMS320F2812PGFS | 德州仪器 | 微控制器 | 32Bit 150MHz 150MIPS 176Pin LQFP |
PDF资料
产品制造商介绍
德州仪器(英语：Texas Instruments，简称：TI)，是美国德克萨斯州一家半导体跨国公司，以开发、制造、销售半导体和计算机技术闻名于世，主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。除半导体业务外，还提供包括传感与控制、教育产品和数字光源处理解决方案。德州仪器主要竞争对手包括微型芯片技术公司、Cypress半导体公司、集成设备技术公司、三星电子以及Xilinx公司。
