描述

TDA7294是意法微电子(SGS-THOMSON Microelectronics)在上世纪九十年代推出的AB类单片式音频功放集成电路，是目前性能最好、功率最大的单片音频放大器之一，根据分立元件甲乙类音频功放经典电路设计而成。其前级采用低噪声、低失真的双极性晶体管电路，末级采用高耐压、大电流DMOS管缓冲输出，故既有双极性电路的音色纯正优点，又有场效应管高压大电流驱动输出特点。自1998年TDA7294介绍到国内至今，许多发烧友都为TDA7294细腻、自然的音色而着迷。

该芯片的设计具有耐高压、低噪音、低失真度、重放音色极具亲和力等特色;并且具有静音待机功能，短路电流及过热保护功能使其性能更完善。

TDA7294

规格参数

产品型号	TDA7294
品牌商	意法半导体
类型	AB类
输出类型	1声道(单声道)
最大输出功率x通道@负载	100W x 1 @ 8Ohm
电压-电源	±10V~40V
特征	Depop，Mute，短路和热保护，待机
安装类型	通孔
工作温度	0℃~70℃(TA)
供应商设备包	15-数瓦
包/箱	Multiwatt-15(水平，弯曲和交错引线)
基础部件号	TDA7294
最大VS电源电压(无信号)	±50 V
最大IO输出峰值电流	10 A
最高工作环境温度范围	0至70°C
最大Tstg，Tj存储和结温	150°C
VS电源范围	最小值为±10 V，最大值为±40 V
开环电压增益	80 dB
闭环电压增益	最小值为24 dB，通常为30 dB，最大值为40 dB
Ib输入偏置电流	500 nA
无铅状态/RoHS状态	无铅/符合RoHS标准
湿度敏感度等级(MSL)	1(无限制)

特点

极高的工作电压范围为±40V
DMOS功率级
高输出功率(高达100W音乐功率)
静音/待机功能
无开关开/关噪声
没有Boucherot细胞
极低失真
噪音极低
短路保护
热关机

应用领域

HI-FI
汽车音响
桥接应用电路
音频AB类放大器
立体声系统
低音炮

电路图

引脚图

引脚功能说明

引脚号	引脚功能
1脚	待机端
2脚	反相输入端
3脚	正相输入端
4脚	接地
5、11、12脚	空脚
6脚	自举端
7脚	+Vs(信号处理部分)
8脚	-Vs(信号处理部分)
9脚	待机脚
10脚	静音脚
13脚	+Vs(末级)
14脚	输出端
15脚	-Vs(末级)

封装

TDA7294封装图

PDF资料

产品制造商介绍

意法半导体(SGS-THOMSON Microelectronics—ST) 公司是世界领先的提供半导体解决方案的公司，为人类的现今及未来生活做出了杰出贡献。意法半导体(ST)是全球最大的半导体公司之一，2017年净收入83.5亿美元。以业内最广泛的产品组合著称，意法半导体为不同电子应用领域的客户提供创新的智能驾驶和物联网半导体解决方案。享受科技、享受生活，意法半导体主张科技引领智能生活(life.augmented)的理念。

如今，意法半导体的产品无处不在，致力于与客户共同努力实现智能驾驶、智能工厂、智能城市和智能家居，以及下一代移动和物联网产品。

LM3886与TDA7294、LM1875的比较
LM3886是美国NS公司推出的IC音频功率放大器系列中的佼佼者。它配置少量的外围电子元件便可制作成一中功率放大器，其输出功率(指不失真功率)可达50W-60W。本文将把它与TDA...
TDA7294的特点及应用电路
TDA7294是意法微电子(SGS-THOMSON Microelectronics)在上世纪九十年代推出的AB类单片式音频功放集成电路，一扫以往线性集成功放和厚膜集成功放生、冷、...
基于TDA7294的功放电路设计
TDA7294是欧洲著名的SGS-THOMSON意法微电子公司于90年代向中国大陆推出的一款颇有新意的DMOS大功率的集成功放电路。它一扫以往线性集成功放和厚膜集成的生、冷、硬的音...

相关产品推荐

图片	产品型号	品牌	描述	数量	价格 (USD)

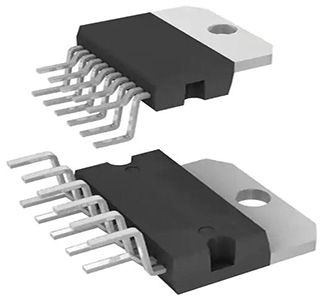

	TDA7265	Company:STMicroelectronics	Remark:产品型号：TDA7265 描述：IC AMP AB STEREO 25W 11MULTIWATT 分类：集成电路(IC)，线性-放大器-音频制造商：意法半导体打包：管电压-电源：±5V〜25V	In Stock:On Order Buy	Buy	Price:call
